Арочным является любой стройматериал, который соответствует всем требованиям владельца дачи. Чаще всего арка на калитку своими руками делается из дерева, металла, пластика. Основные разновидности арочных конструкций:

1. Деревянные изделия являются классическими. Сделать арку из дерева очень легко. При этом ее можно покрасить в любой цвет. Недостатками считают непродолжительное время эксплуатации, легкий вес, вследствие чего потребуется дополнительная фиксация. Также ее необходимо часто подкрашивать.
2. Для защиты калитки и ворот от осадков сооружают навес в виде арки из профнастила или сотового поликарбоната. Изготавливается каркас из профтрубы. Ширина полки зависит от размера ворот. Причем учитывают как ветровую нагрузку, так и нагрузку от снега.
3. Металлические изделия. Они являются одними из самых прочных и долговечных. Для изготовления этой конструкции своими руками требуется сварочный аппарат.
4. Камень и кирпич – это надежные и долговечные материалы. Кирпичные арки достаточно привлекательны сами по себе, поэтому дополнительное декорирование, как правило, не требуется.
5. Пластиковые конструкции. Их можно приобрести на рынке или самому сделать необходимое изделие из металлопластиковых труб. Есть только один недостаток – пластик плохо переносит пониженные температуры.
6. Арки из лозы – довольно оригинальный вариант. При этом их можно с легкостью изготовить своими руками. В качестве каркаса для вьющихся растений применяются либо профильные трубы, либо деревянный брус.

Арка из профильной трубы своими руками. Шаблонные арочные детали

Это способ гарантирует качественную и неиспорченную металлическую трубу. С внешней стороны жесткого изделия, например, бетонная основа или пластина из металла, делается разметка контурных элементов будущей арочной детали. На поверхности жесткой основы по направлению прямой линии в вертикальной плоскости с расстоянием в 5 см монтируются куски углов или иных профильных изделий с помощью сварочного аппарата. Размер высоты отрезков трубы должен быть больше чем срез профильного изделия. Если же для жесткой основы применяется бетонная основа, в ней необходимо просверлить отверстия для прочного крепления стержней из металла, диаметр которых составит около 15 мм. Созданная заготовка и будет служить в качестве шаблонного изделия для многократного его использования. Для того чтобы закрепить один конец будущего профильного изделия понадобится как минимум 4 прочно зафиксированных стержней. Некоторые специалисты в изгибании труб из профиля настоятельно убеждают в том, что для обеспечения прочности необходимо с помощью сварки зафиксировать окончание металлической трубы к стержню или углу, который находится с самого края. Профильную трубу, которую уже закрепили на шаблон, начинают деформировать, прикладывая силу рук. Нужно проявлять бдительность, поскольку с легкостью можно перестараться и разломать изделие. Спешить не нужно, делать все необходимо не торопясь. Вспомогательными приспособлениями могут стать различные рычаги или механизмы, имеющие цепи или канаты. Этот метод создания изгиба профильной трубы уместен для труб с небольшим срезом.

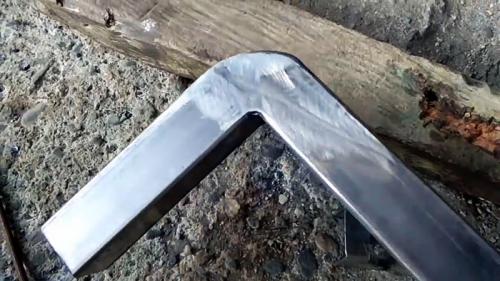

Как согнуть арку из профильной трубы. Процесс плавного изгиба профильной трубы

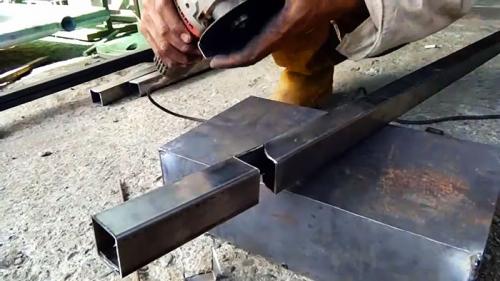

Существуют разнообразные способы плавного изгиба профильных труб, наш – один из самых простых и поэтому доступных. Отмечаем на заготовке место изгиба и проводим поперечную черту.К точке ее пересечения с гранью изделия прикладываем старый отрезной диск, у которого диаметр совпадал бы с линией сопряжения двух сторон трубы, а верхняя его точка лежала бы на противоположной грани изделия.

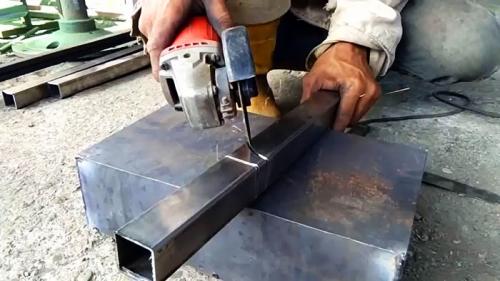

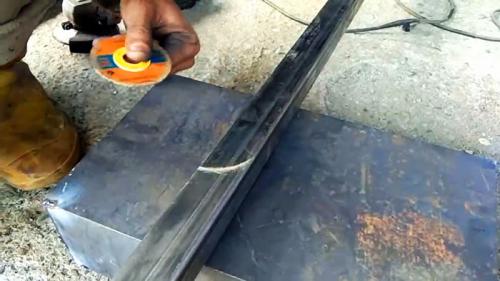

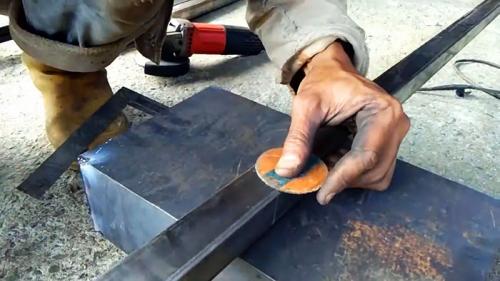

Другим подержанным диском очерчиваем на металле дугу.

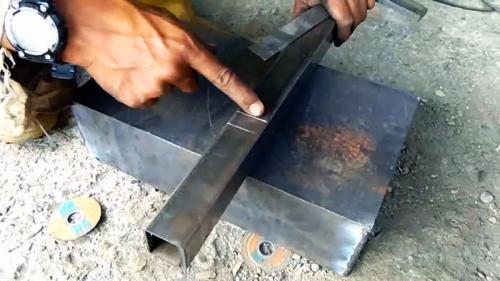

Из точек сопряжения дуги с линиями углов профильной трубы проводим на смежных сторонах поперечные линии. Точки их пересечения с гранями соединяем, использовав тот же диск, отрезком дуги окружности на противоположной стороне.

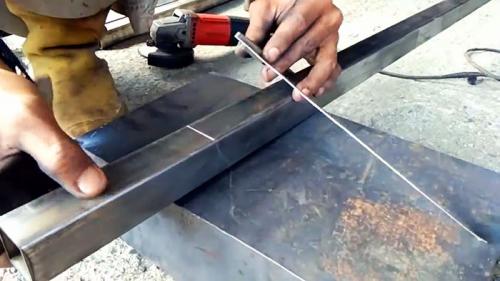

От поперечной линии, ближней к загнутому концу трубы, отступив некоторое расстояние, проводим другую, параллельную первой. Далее продолжаем ее вертикально на двух смежных сторонах заготовки.

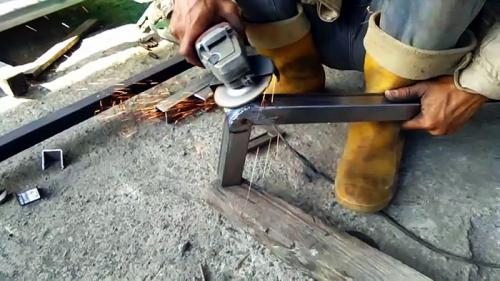

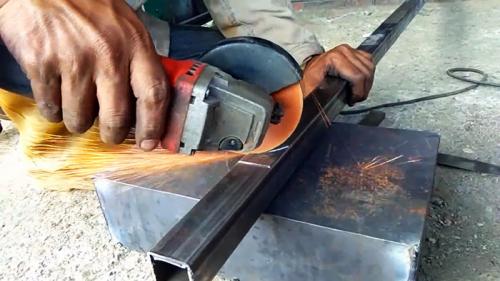

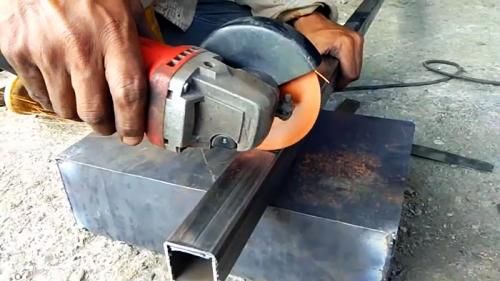

Металл между отмеченным вертикальным поперечным сечением и, оконтуренный дугами окружности, за исключением самой длинной стороны, аккуратно вырезаем с помощью болгарки и осторожно удаляем.

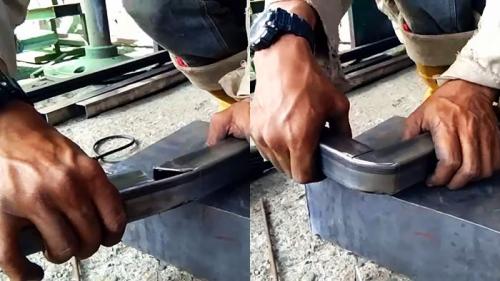

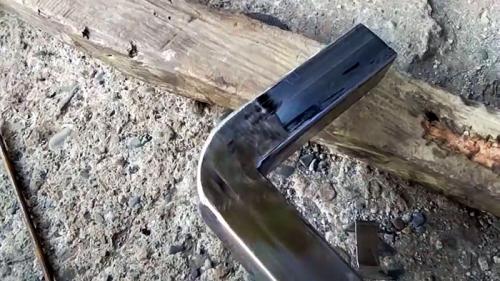

Зачистив места реза, сгибаем короткий конец трубы, при этом оставшаяся после удаления металла сторона профильной трубы огибает очерченные по дуге две поперечные стороны, образуя с внешней стороны плавный изгиб, а с внутренней – прямой угол.

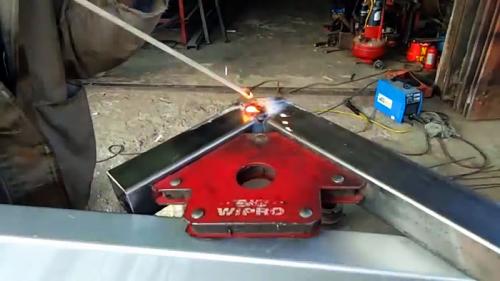

Используя магнитный угольник, завариваем все линии стыка, прочно и надежно фиксируя полученный плавный изгиб.

Последняя операция – зачистка швов с помощью болгарки.

Как сделать дугу из профильной трубы. Возможно ли согнуть профильную трубу без трубогиба?

Появление в середине прошлого века сварных профилированных видов проката натолкнуло многих мастеров на самые разные идеи его применения. При этом у многих возникает вопрос, как согнуть профильную трубу в домашних условиях без трубогиба?

Особые свойства выгодно выделяют этот полуфабрикат перед обычным металлопрокатом (катаные уголки, швеллеры, тавры и двутавры, рельсы), хотя они продолжительное время был основой для создания металлокаркасов. Сварная прямоугольная конструкция оказалась гораздо легче при той же прочности.

При изготовлении разных конструкций приходится часто изгибать заготовки. В зависимости от конструктивных особенностей возникает необходимость гнуть по радиусу или без них. В каждом случае прорабатывается своя технология исполнения процесса.

Изгибание труб без радиуса

Создавая пространственный каркас, проектировщики сталкиваются с необходимостью изготовления элементов, в которых нужно создать детали, где участки труб соединяются между собой под прямым углом (90 градусов) или под острым углом (45 градусов, например). Можно нарезать отрезки, а потом сварить их между собой. Однако вопрос можно решить и иначе:

1. Произвести разметку для будущего выреза.
2. Произвести вырез лишнего металла.
3. Выполнить гиб, соединяя кромки произведенного реза. Сварить металл по кромкам.

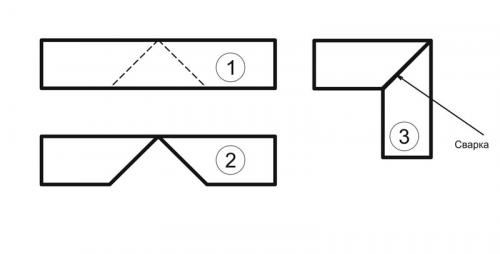

Схема техпроцесса изгиба под прямым углом с подрезкой:
1 – разметка; 2 – вырезание излишков металла; 3 – сгибание и сварка кромок

Такой способ позволит получить достаточно прочную деталь, в ней часть металла остается целой.

Если не выполнять подрезание, то излишкам металла деваться некуда. Получается непривлекательный вид изделия.

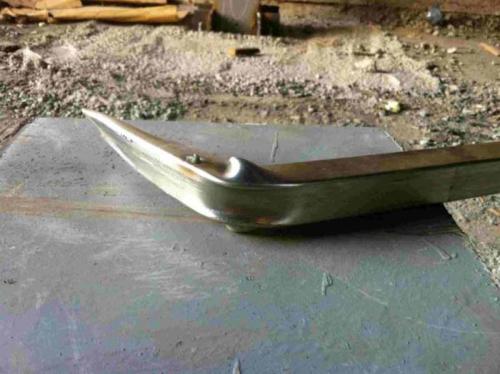

Прямой гиб профильной трубы без подрезки

В чем причина подобного явления? Чтобы понять, как происходит простое изгибание, следует рассмотреть схему.

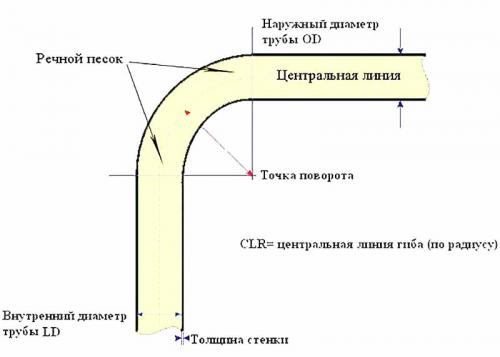

Схема формирования изгиба в трубах

Если имеется подходящая оправка, выполняется гиб:

1. Один конец закрепляется неподвижно.
2. Поверхность заготовки прислоняется к базовой поверхности, относительно которой будет производиться перемещение второго конца.
3. Прилагается усилие, и выполняется формирование новой поверхности.

Внутри можно увидеть центральную линию, по которой и выполняется гибка трубы.

Не только в пустотелых изделиях происходят подобные явления. Даже в сплошных деталях смещение слоев относительно друг друга происходят аналогичные явления.

Гибка труб по определенному радиусу с предварительным пропилом пазов

Часто можно услышать пожелание производить изгибание профильной трубы методом пропила и заваривания пазов. Процесс производится в следующей последовательности.

1. Выполняется поперечный пропил трех сторон трубы. Четвертая сторона не повреждается.
2. Выполняется смещение внутреннего слоя до соприкосновения крайних точек пропилов.
3. После завершения изгибания по пропилам выполняют сварку.

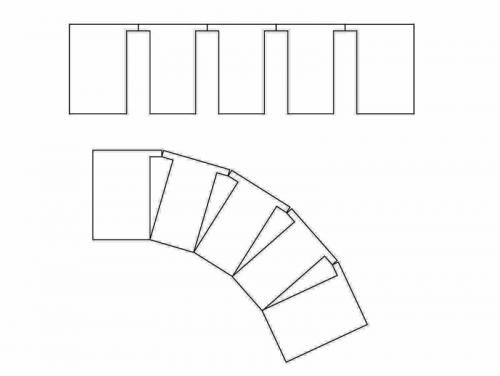

Схема технологического процесса изгибания по пропилам

Как выполняется расчет?

Чтобы разобраться с количеством пропилов, нужно выполнить простой расчет. Предположим, что требуется выполнить следующие условия:

• имеется труба размером 30·50 мм;
• необходим разворот под углом 180 ⁰;
• радиус полного разворота R = 100 мм;
• движение производится по стенке b = 30 мм.

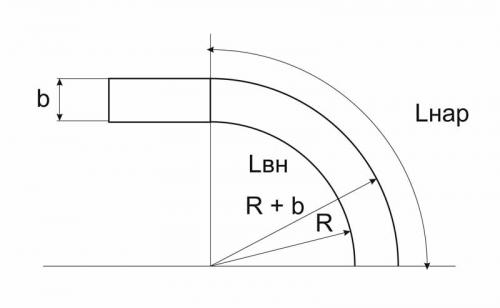

Нужно определить наружную длину образующей половины окружности.

Lнар = π (R + b)/2

здесь π = 3,14 отношение длины окружности к радиусу.

Попутно определяется половина образующей по внутреннему радиусу.

Lвн = π R/2

Разница между значениями определяет общую ширину пропилов.

С = Lнар – L вн

Зная толщину пильного диска (h = 2 мм), нетрудно определить количество пропилов.

n = C/h

Остается подставить все данные в расчетную формулу и определить количество пропилов для поворота на 90 ⁰. Полное количество можно определить в виде.

Расчет арки из профильной трубы. Проекты металлического навеса из профильной трубы и поликарбоната, их эскизы и чертежи

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

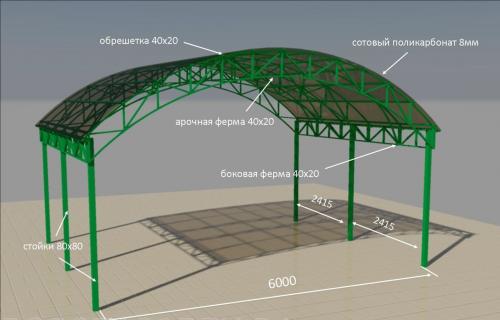

Арочный навес из поликарбоната

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбоната

Поэтому содержание проекта представляет собой:

• Расчет прочности опор и ферм;

• Расчет сопротивления крыши ветровой нагрузке;

• Расчет нагрузки на кровлю в виде снега;

• Эскизы и общие чертежи металлического навеса арочной формы;

• Чертежи основных элементов с их габаритами;

• Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

• Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова

• Сечение внецентренно сжатой колонны.

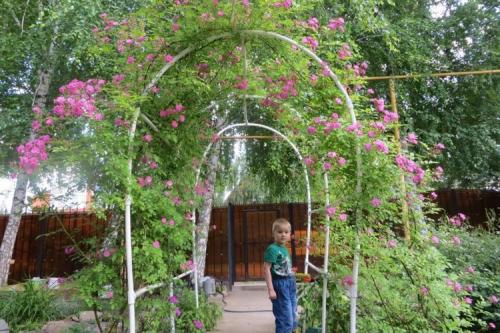

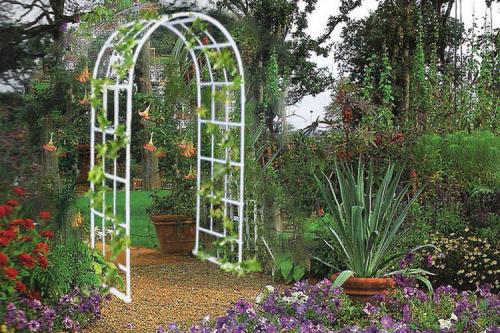

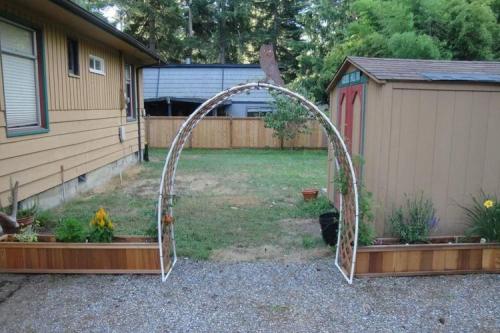

Арка для вьющихся растений своими руками. Как сделать арку из пластиковых труб в саду

Для обустройства вертикального озеленения в саду и создания интересных композиций на входе в участок используют различного рода арки. Их можно купить в садоводческих магазинах или сделать самостоятельно.

Расскажем, как собрать садовую арку своими руками из пластиковых труб. Поговорим о том, какие материалы и инструменты понадобятся.

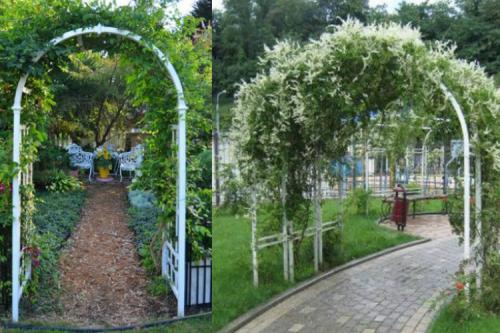

Применение арок в дизайне участка

Арка из пластиковых труб не всегда может смотреться гармоничной в ландшафте участка. В летнее время года, когда опора обычно увита различными плетущимися или вьющимися растениями, это будет не так заметно. Осенью же, когда листва растений осыпается, основные элементы конструкции будут обнажены и могут испортить вид участка.

Чтобы этого не произошло, нужно учитывать основные моменты:

• стиль садового участка;
• расстояние до других малых архитектурных форм;
• применяемая цветочная композиция.

Если четкой концепции дизайна нет, можно сварить самую простую арку из пластиковых труб. Она будет гармонично смотреться на любом участке и не станет слишком бросаться в глаза.

Вместо арки можно сделать перголу — конструкцию в виде колонн с вертикальными перекладинами.

Инструкция по сборке простой арки из ПВХ труб

Чтобы сделать самую простую арку для посадки рядом вьющихся растений понадобятся ПВХ трубы диаметром 20 мм. Можно использовать обрезки, оставшиеся после монтажа водопровода, но их длина не должна быть меньше 1,5 м. В противном случае арка будет выглядеть некрасиво.

Кроме ПВХ труб, для работы понадобятся тройники (12 штук), ножницы для резки труб (подойдет и ножовка с мелкими зубьями) и паяльник для пластиковых труб. Его можно не покупать, а взять в аренду, так удастся немного сэкономить.

Выполняют работы в следующей последовательности:

• нарезают трубу на отдельные элементы: длиной 40 см — 8 штук, длиной 80 см — 4 штуки и длиной 1,5 м — 2 штуки;
• заготавливают перемычки — отрезки ПВХ труб длиной 30 см, их нужно 6 штук;
• края труб нужно обезжирить;
• приварить к перемычкам тройники;
• приварить остальные трубы.

Согнуть готовую конструкцию в дугу, воткнув ее концы в землю на глубину не менее 30 см. В итоге расстоянием между двумя краями арки должно быть 1,7 м, высота арки по центру — 1,8 м.

Высоту можно уменьшить, если это необходимо, достаточно лишь сильнее заглубить концы.

Второй способ изготовления арки

Есть еще один способ изготовления арки своими руками из труб ПВХ. Тут также все предельно просто. Сначала заготавливают дуги, для этого трубы нарезают на две части, длина каждой ровно 2 м. В землю вбивают два металлических колышка, толщина которых меньше внутреннего диаметра труб. Трубы осторожно нагревают строительным феном, пока они не начнут легко гнуться и надевают концами на вбитые колья. В итоге получается дуга в виде полусферы.

Дальнейшие работы:

1. Разметить место расположения будущей арки.
2. Нарезать трубу на отрезки, длиной по 40 см. Таких отрезков нужно 12 шт.
3. Соединить их между собой тройниками так, чтобы получилось 4 трубы, которые будут играть роль опоры арки.
4. Приварить к тройникам перекладины, их длина может быть от 30 до 50 см. В итоге должно получиться две «лесенки» — стенки арки.
5. Приварить паяльником дуги.

Теперь арку можно устанавливать. Принцип монтажа на постоянное место такой же, как в описанном выше случае.

Готовую арку правильнее будет покрасить в зеленый цвет — тогда белые части не будут так выделяться под листвой. Для этих целей идеально подходит акриловая краска, нанесенная на предварительно загрунтованную поверхность, Она не боится солнечных лучей и хорошо держится на пластике.

Если планируется посадка вьющихся растений, цепляющихся за неровности усиками или присосками, арку можно обшить пластмассовой садовой сеткой.

Какие растения лучше сажать рядом с аркой

Арки из труб ПВХ легко сгибаются, поэтому желательно рядом с ними сажать лиановидные растения. Обычно их побеги имеют значительный вес и без труда согнут конструкцию.

Варианты декорирования арки:

• плетистыми розами;
• девичьим виноградом;

Можно рядом посадить и китайский лимонник, но тогда нужно будет увеличить число перекладин в арке.

Садовая арка из арматуры своими руками. Арки

Для зонирования и декорирования участка в садах часто используют арки, увитые плетущимися растениями. Арка может стать входом на участок, в сад, огород или зону отдыха, элементом живой изгороди. В зависимости от ее размеров, в ней можно разместить скамейки, качели или тенелюбивые растения.

Арку на участке можно соорудить из дерева, металла, пластиковых труб или приобрести готовую конструкцию. Независимо от того, какой вариант вы предпочтете, опоры арки нужно будет вкопать на глубину не менее 60-80 см и забетонировать или закрепить в грунте с помощью камней и кирпичного боя, поскольку эта конструкция обладает сильной парусностью и может пострадать от ветра.

Можно встретить и арки из камня, они долговечнее всех остальных, но сложить такую без подготовки практически нереально.

Хотя размеры арки каждый выбирает сам, она не должна быть ниже 2,2 м и уже 1 м, потому что в противном случае через нее будет сложно проходить, после того как растения оплетут опору.
Для того чтобы сделать металлическую арку самостоятельно, вам понадобятся: труба диаметром 30 мм, пруток или арматура диаметром 6 мм и 10 мм, рулетка, трубогиб, сварочный аппарат, ножовка по металлу, кусачки, молоток и уровень. Работы выполняют в следующем порядке.

1. Отрежьте 4 одинаковых куска трубы для опор.
2. 10-миллиметровый пруток согните в дугу с помощью трубогиба (вам нужны 2 или больше одинаковых детали).
3. Сварите их между собой с помощью поперечин из 6-миллиметровой арматуры (поперечины могут быть как ровными, так и диагональными или согнутыми в кольцо).
4. Вкопайте опоры из труб в землю и забетонируйте.
5. Соедините опоры с готовыми дугами.
