Как изготовить арку из профильной трубы. Виды и размеры садовых арок

Металлическая арка (кованая) сделана из тоненьких прутьев, профиля и прочных труб. Данный вид арки, правда, очень красив, но и стоит не дёшево, но её ковка и завитки будут привлекать взоры гостей.

Главный плюс – не нужно готовить место для установки. Главный недостаток – ежегодная покраска, чтобы не повредился металл от коррозии. Кованая арка стоит 500 условных единиц.

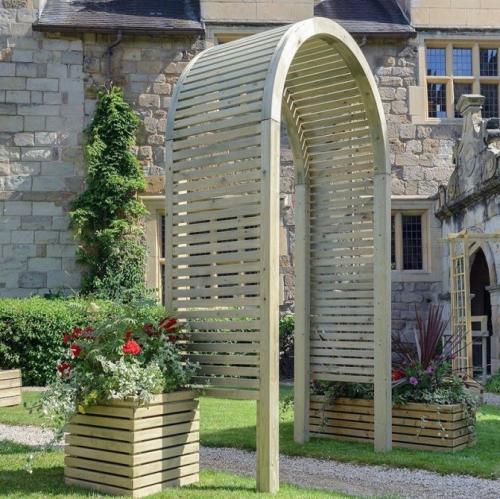

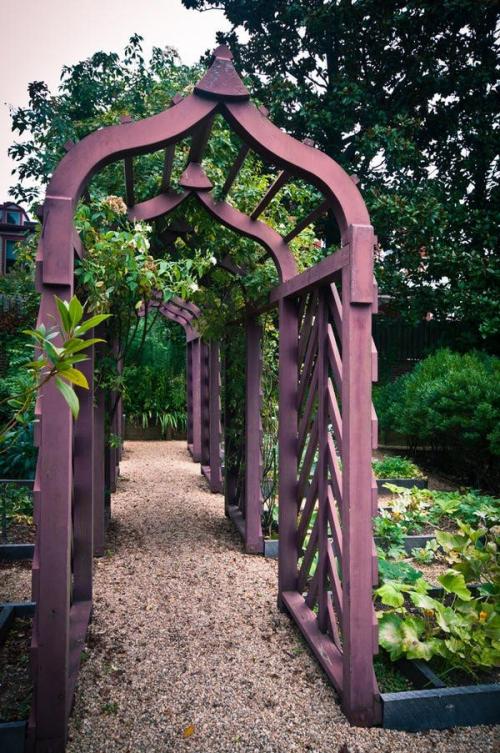

Деревянная арка намного дешевле. Главный плюс – легко и быстро изготавливается. При наличии молотка, гвоздей и вагонки можно соорудить садовую арку самому. Деревянную арку можно покрасить в любой цвет или покрыть лаком. Её низкая стоимость говорит о непродолжительном сроке эксплуатации.

Как изготовить арку из профильной трубы. Виды и размеры садовых арок

Также деревянную арку нужно обрабатывать специальными средствами, чтобы не появлялись жуки. Сильный порыв ветра может снести и разломать арку, из-за того, что плотность дерева не высока и легка конструкция. Деревянная арка стоит от 100 до 600 условных единиц.

Как изготовить арку из профильной трубы. Виды и размеры садовых арок

У каменной арки, несомненно, вид солидный. Она не потеряет цвет даже через сотню лет. За такой аркой легко ухаживать. Каменная арка будет выглядеть не очень рядом с маленьким домом на небольшом дачном участке.

Как изготовить арку из профильной трубы. Виды и размеры садовых арок

Пластиковая арка помогает дизайнерам создавать интересные идеи. Стоит такая арка дёшево, она не нуждается в обрабатывании, покраске и покрытии лаком.

Как изготовить арку из профильной трубы. Виды и размеры садовых арок

Огромный недостаток – такая арка не сможет стоять на участке круглый год, так как при минусовой температуре может полопаться пластик. Ещё есть минус – нельзя выбрать цвет, какой хотите. Пластиковая арка стоит около 150 условных единиц.

Как изготовить арку из профильной трубы. Виды и размеры садовых арок

Размеры и особенности садовых арок для цветов и растений:

  • Строение должно быть годно для выращивания растений.
  • Высота должна быть от двух метров, ширина не меньше 1,2 метров.
  • Каркас должен иметь не только прочность, но и солидный вид, чтобы он и без растений прилично выглядел.
  • Выбранный тип арки должен соответствовать стилю садового участка.

Как изготовить арку из профильной трубы. Виды и размеры садовых арок

Фото садовых арок ниже отлично демонстрируют, где можно поместить арку, можно около стены дома, у входа на территорию сада, в зоне отдыха, у входа на веранду.

Как согнуть арку из профильной трубы своими руками. Гибка профтруб с предварительным нагревом

Чтобы своими руками согнуть профильную трубу горячим методом, необходимо предварительно заполнить ее песком. Это позволит сделать изгиб более качественным и равномерным. Поскольку вам придется иметь дело с горячим металлом, все работы следует выполнять в плотных брезентовых рукавицах. Сама гибка, с реализацией которой можно ознакомиться по

  • Оба конца профильной трубы необходимо закрыть заглушками, которые изготавливаются из деревянных брусков. Длина таких заглушек должна быть в 10 раз больше ширины их основания, которое, в свою очередь, должно иметь площадь, в два раза превышающую площадь отверстия в трубе, закрываемого с их помощью.
  • После подгонки заглушек под внутреннее сечение трубы на одной из них выполняется 4 продольных паза, которые необходимы для выведения газа, скапливающегося в трубе при нагревании заполняющего ее песка.
  • Участок профтрубы, который вы планируете согнуть, требуется предварительно отжечь.
  • В качестве наполнителя для трубы надо использовать песок средней зернистости. Если нет очищенного строительного песка, можно взять любой, даже из детской песочницы, но его следует соответствующим образом подготовить. Так, песок сначала просеивают через сито с размерами ячейки 2–2,5 мм, чтобы удалить из него гравий и мелкие камешки, а окончательное просеивание выполняют на сите с размерами ячейки 0,7 мм. Окончательное просеивание необходимо для того, чтобы удалить из песка пылевые включения, которые могут спечься при нагревании.
  • Подготовленный песок необходимо прокалить при температуре 150 градусов Цельсия.
  • Перед набивкой песком один конец трубы закрывают заглушкой, на которой нет газоотводных каналов. Во второй конец вставляется воронка, через которую порционно засыпают подготовленный песок. Чтобы песок равномерно и плотно заполнял всю внутреннюю полость трубы, при его засыпании необходимо постукивать по стенкам изделия, используя для этого деревянную или резиновую киянку.
  • После полного заполнения трубы песком ее второй конец также закрывают заглушкой.
  • Участок, который будет нагреваться для дальнейшего сгибания, необходимо отметить мелом.
  • Трубу нужно закрепить в тисках с шаблоном или в трубном зажиме. При этом важно, чтобы сварной шов, если он есть на поверхности изделия, оказался сбоку. Придерживаться этого требования надо потому, что сварной шов нежелательно подвергать сжатию или растяжению.
  • Участок трубы, предварительно отмеченный мелом, нагревают докрасна при помощи газовой горелки. После полного прогрева трубу аккуратно, не совершая резких движений, сгибают в один прием, прикладывая усилия строго в вертикальной или горизонтальной плоскости.
  • После остывания согнутой трубы полученный результат сравнивают с шаблоном. Если все нормально, то из концов изделия удаляют пробки и высыпают песок.

Как сделать дугу из профильной трубы. Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Расчет арки из профильной трубы. Проекты металлического навеса из профильной трубы и поликарбоната, их эскизы и чертежи

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

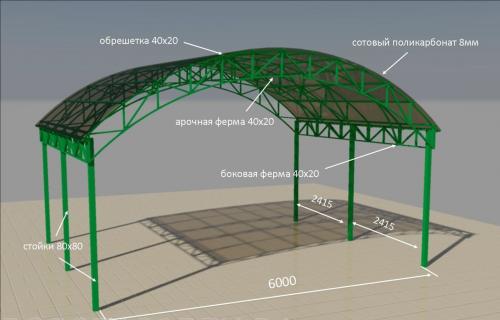

Арочный навес из поликарбоната

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбоната

Поэтому содержание проекта представляет собой:

• Расчет прочности опор и ферм;

• Расчет сопротивления крыши ветровой нагрузке;

• Расчет нагрузки на кровлю в виде снега;

• Эскизы и общие чертежи металлического навеса арочной формы;

• Чертежи основных элементов с их габаритами;

• Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

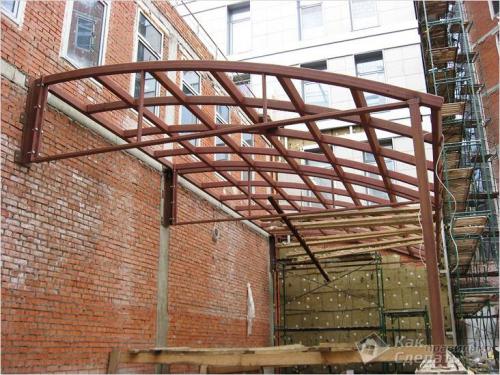

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Расчет арки из профильной трубы. Проекты металлического навеса из профильной трубы и поликарбоната, их эскизы и чертежи

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

• Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова

• Сечение внецентренно сжатой колонны.

Как сделать арку из металла своими руками. Чего лучше не делать?

Используя трубогиб ручного управления в целях создания арочного элемента из профиля, в большинстве случаев получается недостаточно качественный и нужный результат. Все это происходит потому, что такой прибор уместен для деформации небольших кусков профильной продукции с маленькими срезами. Большие и идентичные арочные детали, к сожалению, выполнить не удастся. Хотя встречаются такие искусные работники, которые даже таким нелегким способом создают нужные детали. Но, для новичка в этом деле, лучше не рисковать. Для тех, кто ни разу не сталкивался с таким видом работы, имеются более подходящие, понятные и качественные способы создания арочной детали из металла.
Помимо описанного варианта деформации, существует еще один, который предполагает процесс подрезания. К недостаткам такого способа относится то, что после таких работ деформированное изделие становится не очень аккуратным. Только из-за этого, метод подрезания и сгибания профильных труб с последующим процессом сварки используют тогда, когда внешний вид готовой детали абсолютно не важен.

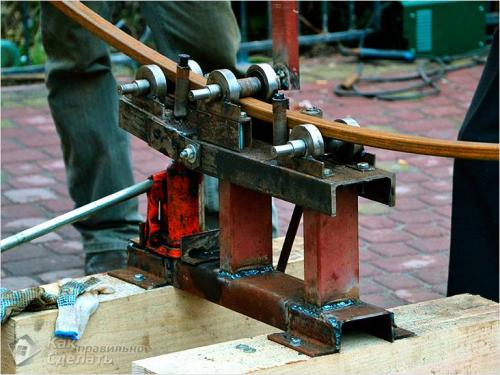

Специальный станок для изгиба профильных труб относится к техническому оснащению производств. Даже он иногда не может воспроизвести все задуманное. Кроме того, воспользоваться таким станком можно лишь в промышленной среде. В частном секторе, расположившись на земельном участке, такой станок просто неуместен. Помимо этого, разовый заказ может получиться не очень качественным, так как достаточно проблематично настраивать прибор для каждой детали с абсолютной точностью. В таком случае радиусные параметры профильного арочного элемента могут получиться неодинаковыми, а его боковины развернутыми в разные стороны.
В случае необходимости создания арок из металла в большом количестве, рекомендуется воспользоваться помощью специализированных фирм, заказав услугу гибки профильных изделий на специальном оборудовании.

Источник: https://arka-iz-metalla.aystroika.info/novosti/arka-iz-dereva-dlya-sada-funkcionalnye-elementy

Арка для винограда из профильной трубы. Чертежи и размеры v образной шпалеры металлической

Под строительство шпалеры потребуется прямоугольный участок 300*80 см. По углам прямоугольника вбить брусья. В этих местах будут установлены оси шпалеры. Для них нужно выкопать 4 квадратные ямы глубиной 50 см и размером 30*30 см.

В эти ямы устанавливаются трубы. Далее их нужно развести сверху так, чтобы между ними расстояние составило 1,2 м. Ямы засыпать наполовину щебнем.

Далее готовится цементный раствор: замешивается цемент с песком в пропорции 1:3, добавляется вода и размешивается до нужной густоты.

Раствор залить в ямы на несколько дней до затвердения. Через 2-3 дня к трубам приварить крючки на высоте 50-60 см от земли. Остальные крючки приварить к трубам через каждые полметра.

Между крючками натянуть прочно проволоку — она не должна провисать во время роста виноградных побегов.

Y-образная шпалера для винограда

Этот вид опоры производится из метала, для ее установки потребуется сварочное оборудование. Если шпалера изготавливается из профильных труб, также нужны крепежи-крабы, а если шпалерная конструкция деревянная — то уголки и саморезы.

Как согнуть профильную трубу для навеса. Как согнуть трубу без трубогиба

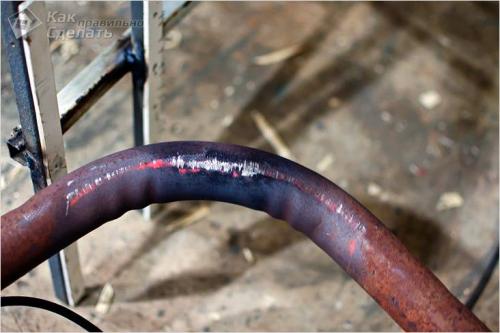

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 07

Трубы в наше время используются во многих профессиональных отраслях. Они применяются в строительстве, производстве, машиностроении и даже в сельском хозяйстве. В процессе выполнения различных задач по обустройству дома и участка возле него тоже не обойтись без труб. Чтобы придать форму трубам, их следует согнуть. Но как это сделать? В статье вы узнаете о том, как согнуть трубу без трубогиба (например для навеса). Предлагаем вам ознакомиться с несложными, но эффективными методами гнутья профильных труб в домашних условиях.

Методы

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 08 Методы гнутья

Сгибаниетруб осуществляется различными способами. Некоторые мужчины, сильные в руках, даже делают это с трубами небольшого диаметра вручную. Однако такая методика ненадежна – велик риск поломки трубы. Ввиду этого лучше использовать подручные материалы или специальное оборудование для этих целей, что, среди прочего, облегчит гнутье в разы.

Плоскопараллельная пластина

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 09

Если вам очень нужно согнуть трубу, а покупка специального оборудования в этой ситуации нерентабельна, то для этого можно использовать изогнутую пластину с пазом. С ее помощью можно согнуть металлические/металлопластиковые трубы, диаметром до 45 мм.

Для того чтобы согнуть трубу, ее следует вставить в специальный хомут на пластине, затем зажать и согнуть по пазу. Эта методика довольно-таки примитивна, но как показывает практика – достаточно эффективна.

На плоскопараллельной пластине можно гнуть только короткие трубы.

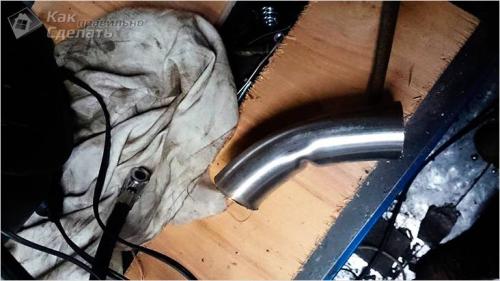

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 10 Сгибание тонкостенной стальной трубы

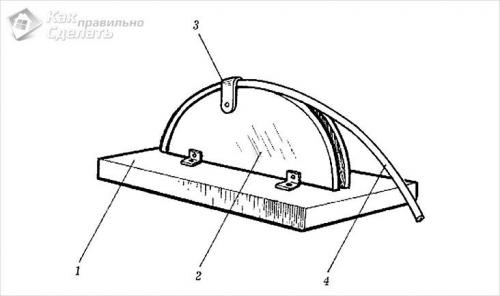

На схеме вверху показана простая плоскопараллельная пластина, где под номером 1 обозначена плита, под номером 2 – пластина, соответственно 3 – хомут, а 4 – труба, которую предстоит согнуть. Такое устройство вполне можно смастерить самому.

Стальная пружина

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 11

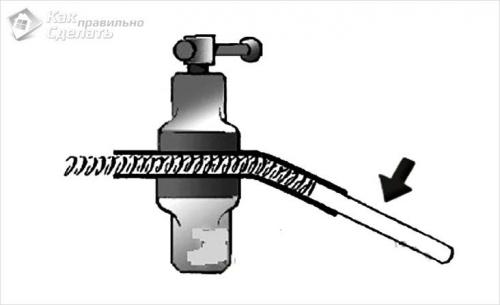

Трубы из мягких цветных металлов тонкостенные, поэтому это довольно податливый материал. Это и объясняет тот факт, что сгибание труб из него, зачастую приводит к их повреждению. Во избежание этой неприятности при сгибании трубы из цветных металлов используется стальная пружина, имеющая среднюю жесткость.

Диаметр таковой пружины должен быть немного меньше внутреннего диметра трубы. Это обусловлено тем, что ее нужно будет ввести в трубу до места сгиба. После этого трубу можно будет согнуть, например, на колене или предварительно закрепив ее в тиски. Стальная пружина удерживает стенки трубы из цветного металла, не давая им сплющиваться.

Перед тем, как вставить пружину внутрь трубы, к ней нужно надежно закрепить длинную прочную проволоку. Благодаря этому вы сможете вынуть пружину из трубы после завершения ее сгибания.

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 12 Народный метод

Один из народных способов заключается в изготовлении гибочного приспособления. Для этого на длинную трубу меньшего диаметра нужно приварить небольшой кусок трубы большего диаметра. Таким образом, в приспособление одевается труба, подлежащая сгибанию и проводится ее формирование под нужным углом.

Профильная труба

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 13 Методы сгибания профильной трубы

Перед тем как приступать к сгибанию профильной трубы, было бы неплохо ознакомиться с ее характеристиками, отталкиваясь от которых вы сможете выбрать метод ее гнутья.

О характеристиках профильных труб, а также методах ее сгибания, вы можете узнать из статьи « Методы гнутья профильной трубы ».

Болгаркой и сваркой

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 14 Гибка труб болгаркой и сваркой

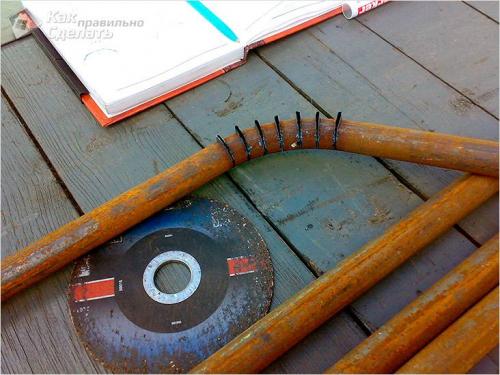

Один из методов гибки труб включает в себя использование сварки и болгарки. Гнутье труб в этом случае выполняется в такой последовательности:

  • Первым делом следует провести расчет радиуса закругления трубы.
  • По длине участка, который предстоит согнуть, выполняются равномерные поперечные пропилы.
  • Затем трубу можно будет согнуть безо всяких усилий.
  • Пропиленные места следует сварить.
  • Затем место сгиба следует обработать, зашлифовав места сварки.

Этот способ позволяет согнуть трубу под нужным углом.

Если вам помогла эта статья, то обязательно сообщите нам об этом, написав комментарий к статье. Имеющиеся вопросы, вы можете задать эксперту нашего сайта.

Как согнуть круг из профильной трубы. Как согнуть профильную трубу

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 15

Сгибание профильной трубы – это как раз тот случай, когда без специального инструмента с поставленной задачей вам просто не справиться. Несмотря на кажущуюся не слишком прочной конструкцию, профильная труба (прямоугольного или квадратного сечения) даже с небольшой толщиной стенок способна выдержать значительные нагрузки без деформации.

Именно поэтому ее достаточно часто применяют в качестве каркаса для различных облегченных строений. Но если в силу необходимости у вас возникла потребность придать профильной трубе криволинейную форму, вам следует знать, как правильно ее согнуть без повреждения.

Зачем нужно знать характеристики профиля

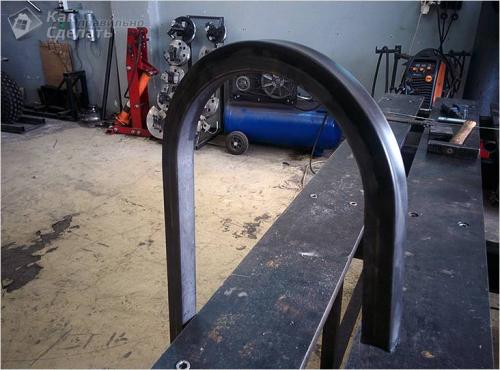

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 16

Профильный трубопрокат в отличие от круглого отличается формой сечения, которая бывает нескольких видов:

  • квадратная;
  • плоскоовальная;
  • прямоугольная;
  • овальная.

Как гласит регламент ГОСТа Р 54157-2010 в перечень профильной продукции также должна входить круглая труба. Однако для строительства теплиц чаще используется именно квадратная форма, так как к ней проще прикреплять покрытие.

Сегодня трубопрокатная продукция производится в широком ассортименте. Она различается по площади сечения, конфигурации и по толщине стенок. То есть касательно сгибания труб называется минимальный радиус закругления. Для начала следует определить минимальный радиус плоской округлой деформации. В противном случае заготовка не «переживет» сгибания и повредится.

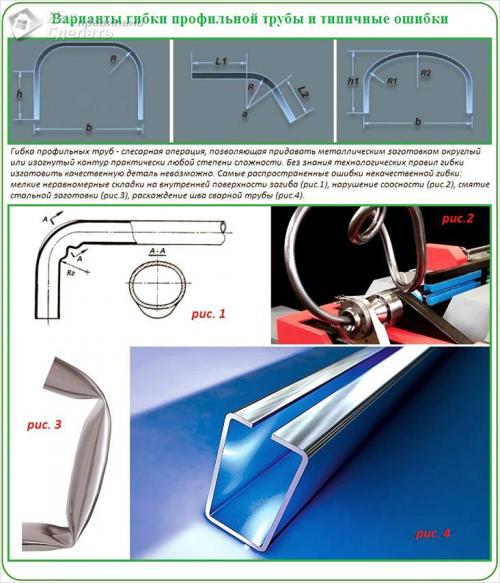

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 17 Варианты сгибания труб

Так, для определения наименьшего допустимого радиуса сгибания прямоугольной или квадратной трубы следует знать высоту (h) профиля, так как:

  • трубопрокат с высотой выше 2 см способен выдержать без потерь деформации на участке длиной 3,5×h и больше;
  • трубопрокат высотой до 2 см способен выдержать без потерь деформации на участке длиной 2,5×h и больше.

Отталкиваясь от этих лимитов, можно начинать конструировать процесс изготовления из профильной трубы полочки, стеллажи, рамы для форточек, окон и дверей, а также другие изделия. Также некоторые корректировки вносит и толщина стенок.

Если толщина стенок широкой трубы меньше 2 мм, то гнуть ее вообще не рекомендуется. В таком случае предпочтительней воспользоваться сваркой.

Если вы решили сделать теплицу из обычных низкоуглеродистых и углеродистых стальных сплавов, то они имеют свойство слегка «пружинить», т. е. возвращаться в свое исходное положение. Поэтому перед монтажными работами каждую арочную дугу необходимо будет перепроверить и при необходимости подогнуть по шаблону.

Способы сгибания

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 18 Изгиб профильных труб

Профильную трубу можно согнуть либо вручную (с помощью ручного трубогиба), либо с помощью специального станка. Выбрать способ, можно опираясь на следующие основные моменты:

  • если вам требуется согнуть небольшое количество профильных труб (от 1 до 5), то сделать это проще вручную;
  • при больших размерах сечений труб и значительной толщине стенок вам придется воспользоваться станком-профилегибом;
  • небольшой радиус закругления можно выполнить как вручную, так и используя станок.

Если вы не считаете себя человеком, обладающим значительной физической силой даже при использовании для ее усиления длинного рычага, то вам лучше не рассматривать вариант с ручным трубогибом.

Кроме того, если вы не собираетесь заниматься изгибом труб постоянно, то покупать какой-либо специальный инструмент для этих целей вам будет финансово невыгодно. В качестве выхода из такой ситуации можно:

  • обратиться за помощью в ближайшую мастерскую, занимающуюся подобными работами;
  • смастерить станок для сгибания профильных труб самостоятельно из подручных материалов;
  • воспользоваться способом сгибания труб с помощью «болгарки» и сварки.

Сгибание трубы для теплицы

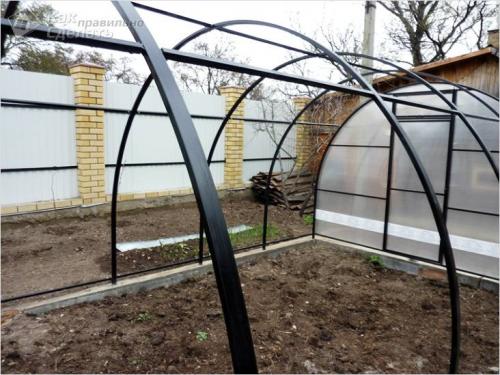

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 19

Здесь опишем 2 метода сгибания: нагревом и холодный метод.

Нагрев

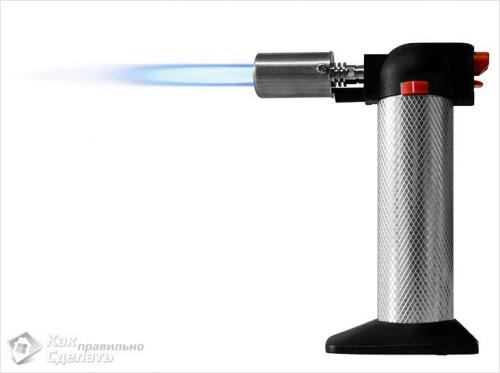

Как изготовить арку из профильной трубы. Виды и размеры садовых арок 20

Перед тем как вы начнете деформировать материал методом нагрева, его полость заполните песком. Это позволит значительно увеличить качество обработки, например, сгиб будет равномерным.

Для работы обязательно используйте брезентовые рукавицы.

Так, процесс работы выглядит следующим образом:

  1. Из деревянного бруска сделайте 2 пирамидальные заглушки. Их длина должна быть больше в 10 раз основания ширины. Что касается площади основания заглушки, то она должна быть в 2 раза больше отверстия трубы квадратного или прямоугольного сечения.
  2. Далее примерьте заглушки на трубу. На одной из них необходимо проделать пазы, чтобы из трубы в процессе нагревания могли выходить газы.
  3. Непосредственно перед процессом сгиба, заготовку следует обжечь.

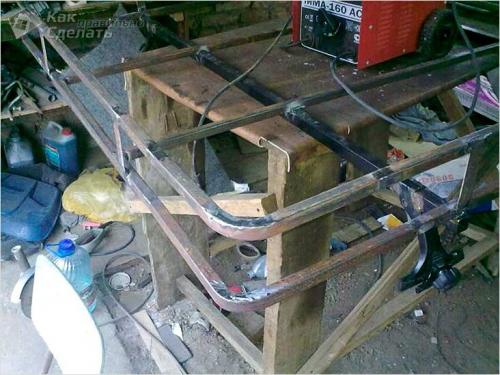

  4. Как изготовить арку из профильной трубы. Виды и размеры садовых арок 21 Согнутая профильная труба

    1. Закройте трубу пробкой.
