В конце прошлого столетия арки в квартирах ассоциировались с роскошью. Они были доступны в основном состоятельным людям, поскольку материал, из которого они создавались, закупался в европейских странах. Нечто подобное могли смастерить и местные столяры, но дерево нужно было постоянно обрабатывать от воздействия внешней среды и защищать от вредителей.

Шли годы, технологии развивались, появилась конкуренция и в этой отрасли, благодаря чему арки стали продаваться по демократичным ценам. Сегодня любой дизайнер обязательно стремится внести арку в макет проекта будущего помещения.

Межкомнатные арки многим людям известны уже достаточно давно. Они пришли на наш рынок одними из первых. В производственной части и в эстетическом плане в этих конструкциях не было ничего сверхвыдающегося. Чаще всего они встречались в помещениях, обустроенных в стиле минимализм.

Некоторые разновидности арок:

  • Маленьким шагом вперед в развитии межкомнатных арок стали варианты с полочками . Хоть это и были опять-таки готовые решения, но благодаря нововведению, появлялось дополнительное место для хранения вазочек, кубков и кухонного сервиза. Но за изделиями с полками было необходимо ухаживать, периодически протирая пыль, поскольку такие конструкции не оснащались ни стеклом, ни зеркалом.
  • У людей, которые устанавливали арки в коридор, со временем появлялась потребность в дополнительном освещении. Специалисты откликнулись на эти просьбы и через какой-то период презентовали арки с подсветкой . Светильники могли быть вмонтированы по всему периметру, но в небольших помещениях оказалось достаточно и трех лампочек в верхней части.

Межкомнатные и дверные арки из гипсокартона. Виды

Межкомнатные и дверные арки из гипсокартона. Виды 01

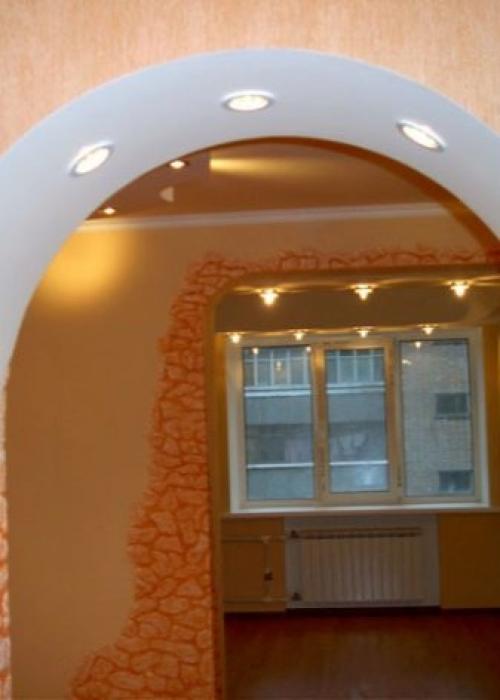

  • Арки с колоннами , ввиду их массивности, и по сей день лучше всего устанавливать только в загородных домах. Зачастую такого рода конструкции изначально закладываются в проект будущего коттеджа до старта строительства. Колонны при этом играют роль опор. Количество проемов может быть любым, следует только не забывать про гармоничность.
  • Потолочные арки или как их еще называют арочные потолки стали популярны в последнее десятилетие. Это такие конструкции из гипсокартона, которые могут принимать любой облик проема. Если готовые решения изготавливаются на заводе, то арки из гипсокартона сооружаются на месте. Таким образом, воплощаются оригинальные задумки дизайнеров или хозяев помещения.

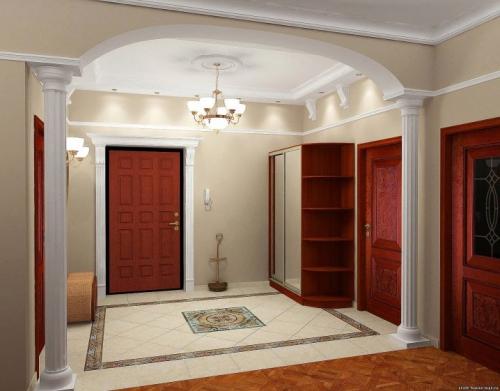

Межкомнатные и дверные арки из гипсокартона. Виды 02

К слову, из гипсокартона можно создавать большое количество ниш, стен и проемов.

Если позволяют размеры конструкции, то дополнительно в арку можно встроить перегородки или, наоборот, сделать выступы. Оснастить арки из гипсокартона освещением тоже будет совершенно не трудно, этот материал легко режется.

Дверные арки могут быть не только полукруглыми, но и прямоугольными. Они пользуются популярностью среди городских жителей. Для установки прямоугольных арок не нужно обшивать стену гипсокартоном или выламывать часть стены, поэтому их монтаж выполняется всего лишь за несколько часов.

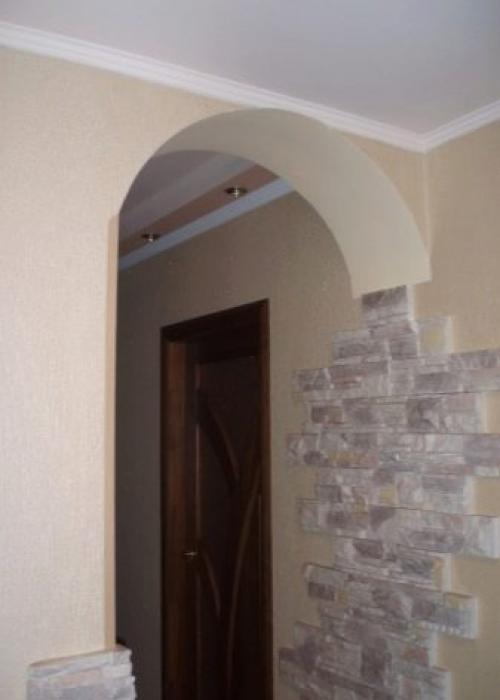

Межкомнатные и дверные арки из гипсокартона. Виды 03

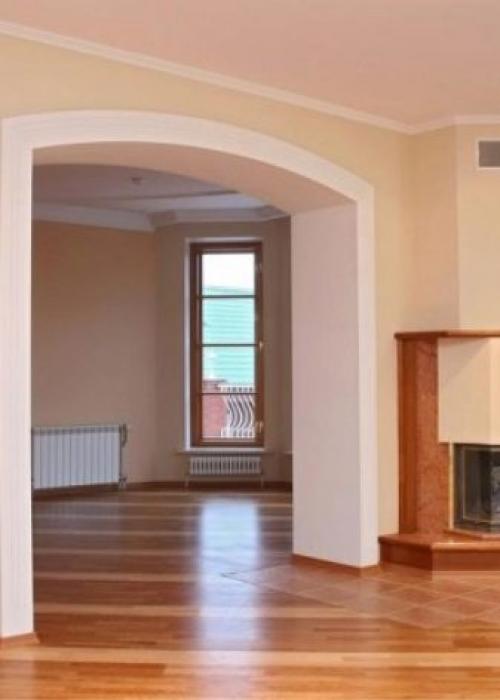

Межкомнатные и дверные арки из гипсокартона. Виды 04

Не стоит забывать и про декоративную отделку арок. В ход идут и натуральные камни, и мозаика, и пластик различных цветов. Встречаются и вовсе произведения искусства – атланты, держащие стену на своих руках. Другими словами, все, на что хватает фантазии и финансового состояния заказчика можно воплотить в жизнь.

Конкуренция в этом сегменте рынка послужила тому, что сегодня красивые арки встречаются не только в дорогих коттеджах, но и даже и в малогабаритных квартирах. Арки стали общедоступным мебельным решением, отличаются они только по размерам и формам.

Самый простой способ сделать арку. Снятие мерок и подготовка элементов конструкции

  • Прежде чем начать изготовление арочных элементов, необходимо провести замеры проема , где будет монтироваться арка. Измеряется его ширина и нужное расстояние вертикали, от верха вниз, на боковых стенках проема . От этих параметров будет зависеть насколько будет скруглена арка.

Кроме этого, нужно, отталкиваясь от толщины гипсокартона, определить глубину его установки, так как он должен быть закреплен на одном уровне с плоскостью стены — его необходимо утопить вглубь дверного проема .

  • От углов дверного проема нужно отступить вглубь на расстояние, которое будет равно толщине гипсокартона и сделать соответствующую разметку, прочертив линии установки каркасных профилей.
  • По по лученным параметрам размера проема , с помощью шлифмашинки или ножниц по металлу нарезаются отрезки металлического профиля — два для закрепления по горизонтали и четыре — для закрепления на боковых стенах дверного проема . Их устанавливают по ранее отмеченным линиям, оставляя место для гипсокартона.

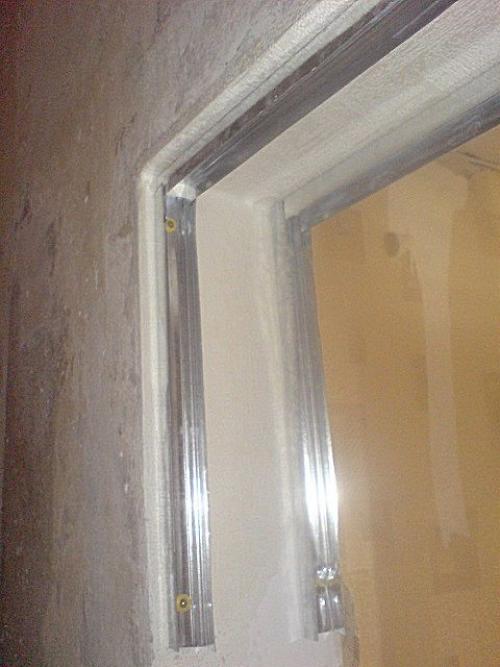

Межкомнатные и дверные арки из гипсокартона. Виды 05

Прямые профили в прямоугольном дверном проеме

  • Если стены проема выложены из кирпича или возведены из бетона, в них с помощью дрели (перфоратора) прямо через металлический профиль в стене высверливаются отверстия, куда забивается пластиковые дюбели, в которые и будут вкручиваться крепежные саморезы.

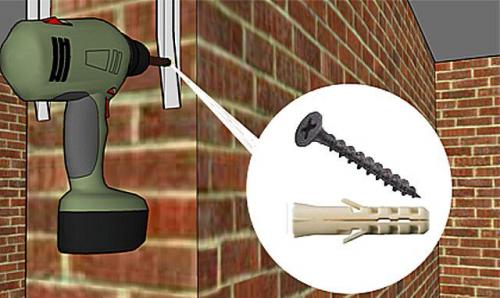

Межкомнатные и дверные арки из гипсокартона. Виды 06

Обычно профили крепятся к капитальным стенам дюбелями

На этот элемент конструкции – каркас, будут крепиться гипсокартонные детали.

  • Следующим этапом по ранее полученным размерам размечаются и вырезаются две панели из гипсокартона. Они должны точно входить в проем двери между стенами.
  • Далее, на этих панелях необходимо расчертить, а затем вырезать из них две арочные детали. В данном случае нужно действовать очень точно, так как, сделав неправильную разметку дуги, можно запросто получить некрасивую перекошенную на сторону арку.
  • Криволинейную «траекторию» реза , то есть дугообразную часть самой арки можно разметить разными способами, и все они одинаково доступны.

Первый способ

Разметка проводится следующим образом:

— Сначала панель укладывается на ровную горизонтальную поверхность.

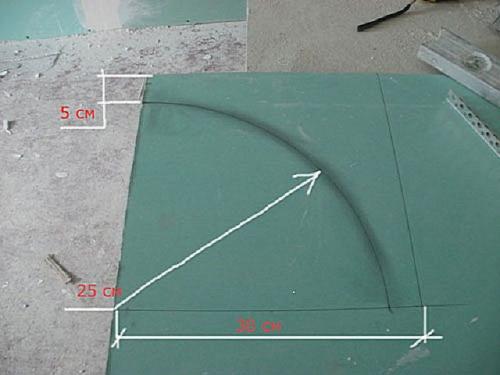

Межкомнатные и дверные арки из гипсокартона. Виды 07

Предварительная разметка гипсокартонной панели

— Затем, по верхней горизонтальной и по обеим вертикальным сторонам размечается толщина металлического профиля, уже закрепленного в проеме на стенах. Обычно она составляет 50 мм. По этим точкам прочерчиваются ровные линии, параллельные краям панели;

— Далее, на гипсокартонной панели нужно найти середину, и разделить поверхность на две равных части, прочертив вертикальную линию. Точка пересечения этой линии с нижним краем панели будет центром окружности.

— Чтобы прочертить полукруг берется карандаш и отрезок неэластичного шнура, которая привязывается к карандашу так, чтобы он свободно вращался в этой петле.

Межкомнатные и дверные арки из гипсокартона. Виды 08

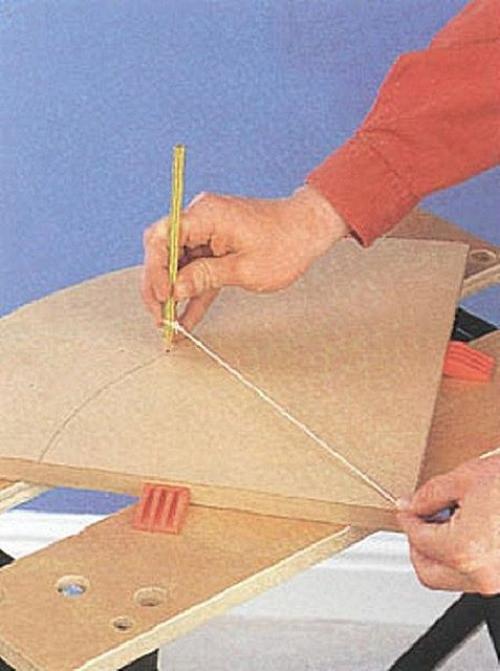

Самодельный «циркуль» наносит необходимую дугу арки

В центре окружности ввинчивается саморез. Затем на него крепится шнур, так, чтобы отточенный грифель карандаша приходится на точку пересечения проведенных ранее линий, параллельных левому и правому краям с нижним обрезом панели. Получается своеобразный циркуль, способный вычерчивать окружности нужного в данном случае диаметра .

— Далее, по проведенной «циркулем» линии разметки полукруг вырезается электролобзиком.

Межкомнатные и дверные арки из гипсокартона. Виды 09

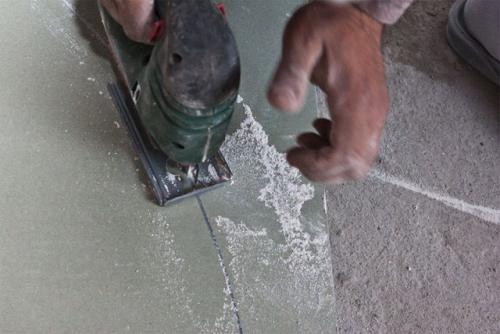

Вырезание дуги электролобзиком

На вторую панель разметку можно перенести просто копированием с первой.

Второй способ

Для второго способа разметки линии арочной дуги потребуется гибкая пластиковая планка, карандаш и две пары рук.

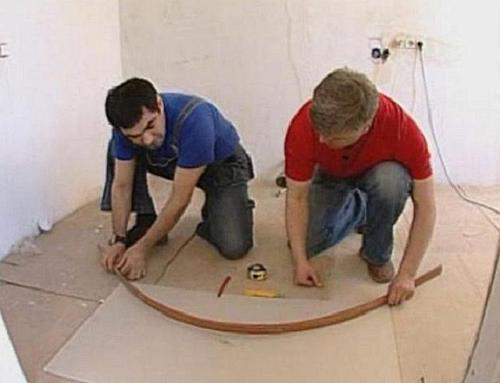

Межкомнатные и дверные арки из гипсокартона. Виды 10

Так размечают дугу с помощью гибкой пластиковой рейки

— Сначала нужно определить, какая высота будет у криволинейной части дуги в высшей точке. Для этого планку прикладывают в проем двери между закрепленными на нем профилями. Один конец планки нужно приложить к нижнему краю профиля , закрепленному на стене , самая высокая на изгибе должна касаться серединной горизонтально профиля, а третьей прикосновения планки будет на правой стене.

— На последней точке касания с профилем на планке делается отметка — она и будет определять длину той самой дуги, которая определит криволинейный вырезаемый участок.

— Далее, то же самое проделывается на панели гипсокартона, где так же, как и в первом варианте, по краям уже отмечено по 50 мм. Один из мастеров держит планку, так чтобы совместить с линиями ее начало и сделанную отметку, а второй чертит по ней границу арочного полукруга.

— Затем, отмеченный участок выпиливается лобзиком.

Как сделать квадратную арку из гипсокартона. С чего начать

Наиболее распространены арки простых форм — части окружности или овала. Именно они лучше всего подходят для большинства традиционных стилей интерьера, где приветствуются правильные формы и симметричность. К тому же их проще всего сделать своими руками.

  1. Классическая округлая арка. 2. Модерн. 3. Романтика. 4. Эллипс. 5. Трапеция. 6. Полуарка

Но вначале надо определиться, достаточна ли будет высота свода. И если для ниши в стене размеры не играют особой роли, то для прохода между комнатами много значит соотношение ширины арки и расстояния от пола до точки сопряжения арки со стеной проёма.

  Чем шире проём, в котором формируют арку, тем больше потребуется радиус изгиба, чтобы форма арки была соразмерная

Обычно руководствуются простым соотношением стандартной межкомнатной двери — 80–100 см ширины на 200 см высоты. То есть в плоскость проёма с учётом арки должен быть вписан в «чистом виде» прямоугольник таких размеров.

Следуя этому правилу, можно определить, что ширине проёма:
  • 100 см соответствует высота нижних точек арки около двух метров;
  • 200 см — около 180 см;
  • 300 см — около 160 см.

Из этого следует, что если арку делают там, где стояла стандартная межкомнатная дверь, то высоту проёма придётся увеличивать.

Проще всего устроить арку на новом месте при перепланировке, когда заново ставят межкомнатные перегородки . И здесь уже надо помнить о рекомендованном расстоянии от верхней точки арки до потолка — обычно оно равно 40–60 см. Часто высота потолков не позволяет «вписать» арку в соответствии с этим правилом, и эту точку поднимают немного выше. Но и в таком случае не стоит уменьшать просвет до уровня потолка меньше 30 см.

После того как ориентировочные значения для точек сопряжения с проёмом и для высоты свода установлены, арку в проёме можно смоделировать из подручных средств и убедиться, что она соответствует общему замыслу.

  Удобно использовать специальный пластиковый уголок для арок, который в конечном счёте будет задействован при отделке проёма

Один из простых способов моделирования — это использование длинной полосы из гибкого материала в качестве лекала, например, пластикового плинтуса с твёрдыми краями. Плинтус прикладывают краями в нижних точках арочного проёма, выгибают на высоту свода, при необходимости изменяют форму свода, регулируя степень изгиба. Отмечают точки сопряжения арки с проёмом и ставят соответствующие метки на плинтусе.

Как правильно сделать арку из гипсокартона. Монтаж каркаса

Металлические детали просты в обработке и монтаже. Они используются более часто, чем деревянные.

Из металла

В качестве материала используют изделия из алюминия или оцинкованной стали. Это могут быть уголки или П-образные профили.

  • Заготовки обрезают по высоте и ширине. Они должны образовывать проекцию свода на внутренние стороны прохода. Перед тем как сделать арку из профиля и гипсокартона, нужно узнать высоту вертикальных направляющих металлической конструкции. Горизонталь равна ширине неотделанного проема.
  • На подготовленную железобетонную плиту наносят разметку для направляющих. К ним при необходимости крепятся все остальные детали. Их собирают при помощи винтов. Сварка не используется.
  • Направляющие располагают по краям прохода вертикальной стороной к помещению. Их прикладывают к основанию и сверлят отверстия с шагом 10 см. В них вставляют дюбели и вкручивают шурупы. Лучше взять саморезы длиной 5 см. Такой рамы достаточно для легких боковин высотой около 50 см и шириной 90 см. Для монтажа более сложных и тяжелых конструкций делают обрешетку.
  • Линию свода из металла можно сделать из специально предназначенных для этого сборных элементов. В этом случае сгибать обычные детали не придется. Чтобы изготовить дугу самостоятельно, нужно взять уголок или П-образный профиль и вырезать одинаковые треугольники из вертикальных частей с шагом несколько сантиметров. Шаг зависит от линии изгиба. Для этого используют ножницы по металлу. Если согнуть полученную заготовку, стороны треугольников соединятся и получится ровная дуга.

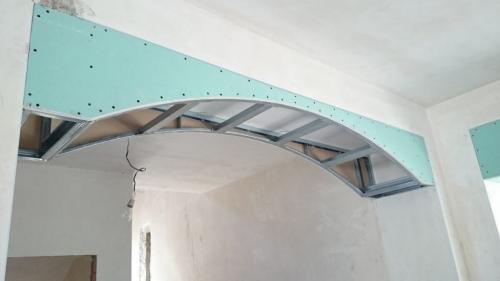

Профиль для арки из гипсокартона. Изготовление основы из металлических профилей

Отмерьте и вырежьте 2 детали из металлического профиля и прикрепите их к горизонтальной поверхности там, где будет крепиться верх. Так же и с боков. Длина полосок равна длине боковых сторон межкомнатной арки, вырезанной из гипсокартона. В стене из бетона просверлите отверстия, затем вкрутите саморезы, предварительно установив дюбели. Если стены сделаны из бревна или бруса, дюбели не понадобятся: вкручивайте саморезы, располагая их на 12 см друг от друга. Длина саморезов не менее 40 мм, но лучше брать 50 мм.

Профиль для арки из гипсокартона. Изготовление основы из металлических профилей

Когда каркас закреплён, устанавливайте детали из гипсокартона. Проделайте в листе отверстия, используя шуруповерт. Подойдёт электрический инструмент с датчиком момента затяжки.  Шляпки саморезов не должны торчать или быть утопленными, но, если получились углубления, впоследствии их можно выровнять шпатлёвкой.

Совет. Шурупы подбираются с учётом толщины гипсокартона: для листа 12,5 мм оптимальный вариант 3,5х35, а для более тонкого гипсокартона годятся саморезы поменьше

.

Аналогично обшейте вторую сторону каркаса. Рекомендуемое расстояние между шурупами составляет 15 см. Если вкручивать их реже, крепление получится недостаточно надежным. На изогнутый край конструкции закрепите профиль, предварительно изогнув его. Это обеспечит жёсткость арки. Сначала вырежьте ножницами по металлу кусок требуемого размера, затем сделайте надрезы по бокам на расстоянии 12 см друг от друга или чаще, в зависимости от того, насколько сильно нужно согнуть заготовку. Концы дуги прикрепите к каркасу. Аналогично обработайте арку с другой стороны. Этот процесс должен происходить в перчатках, иначе можно порезаться.

Арка из гипсокартона своими руками не будет считаться готовой, пока вы не скрепите её боковые стороны отрезками профиля.

Арка из профиля. Арка своими руками: пошаговая инструкция (гипсокартон), 3 способа

Арка своими руками из гипсокартона: пошаговая инструкция

  1. Подготовительный этап
  2. Эскиз и распил заготовок
  3. Монтаж арки
  4. С помощью гипсокартона можно сделать своды любой конфигурации – овальные, полукруглые, дугообразные, трапециевидные, стрельчатые. Межкомнатные арки способны визуально расширить пространство и разделить его на обособленные функциональные зоны, а также придать жилому помещению дизайнерскую индивидуальность. Осуществить монтаж арки из гипсокартона своими руками под силу любому обывателю, было бы желание. А что — бы снять все вопросы, которые могут возникнуть во время работы, ниже привожу детальную инструкцию.

    Подготовка материала и инструментов

    Работу начинаем с подготовки инструментов и материалов. Вам понадобятся:

    Материал Параметры Назначение
    ГипсокартонСтеновой 12.5мм или арочный 9.5ммИзготовление арки
    П — образный профильСтоечный 60*27мм и направляющий 28*27ммПрямые элементы и контур арки
    Арочные армированные уголкиУкрепление кромки
    Саморезы и дюбеляСаморезы по металлу «семечки», по дереву, специальные для гипрока и нейлоновые дюбеляКрепление арки

Из инструментов подготовим:

  • уровень;
  • рулетку, маркер или карандаш;
  • шуруповерт или дрель;
  • электролобзик;
  • строительный нож и ножницы по металлу.

Чертим эскиз и производим распил заготовок

Работы по изготовлению арки своими руками из гипсокартона начинаем с рисования эскиза и подготовки заготовок:

1. Замеряем имеющийся проем, от верхней точки до того места где будет заканчиваться свод арки.

2. Из гипрока вырезаем два прямоугольных элемента соответствующих нашим предыдущим замерам.

Совет: Резать материал очень просто, для этого необходимо нанести разметку с помощью простого карандаша или маркера, по разметке канцелярским ножом с сильным нажимом прорезаем верхний слой материала, далее лист по порезу слегка надламываем, соединяем, переворачиваем и с обратной стороны разрезаем его окончательно.

3. На вырезанной заготовке находим центр и отступив от нижнего края примерно 1см вкручиваем саморез, к саморезу привязываем леску или шнур с петлей на конце, в петлю вставляем карандаш, определяем нужный радиус закругления, натягиваем леску и карандашом чертим полукруг.

4. Электролобзиком четко по нарисованной линии вырезаем заготовку свода арки. Затем получившуюся заготовку совмещаем со вторым листом, на нем карандашом рисуем разметку и вырезаем полукруг.

Монтаж арки

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

После подготовки заготовок можно приступать непосредственно к монтажу арки своими руками из гипсокартона:

Шаг 1 . По размерам подготовленной заготовки нарезаем нужное количество п-образного профиля 60*27. Должно получиться 4 вертикальных и 2 горизонтальных элемента равных по высоте и ширине нашей заготовки.

Шаг 2 . Отступив от края проема с двух сторон по 1.5см, крепим направляющие к стене. Если вы крепите профиль к бетонной стене, то целесообразнее сначала высверлить отверстия через каждые 20 — 30см, в отверстия вставить нейлоновые дюбеля и в них вкрутить саморезы. В случае крепления профиля к деревянным стенам, можно обойтись без нейлоновых дюбелей, но использовать саморезы не менее 50мм и расстояние между ними выдерживать в 10 — 15см.

Шаг 3 . К подготовленному каркасу крепим обе заготовки из гипсокартона. Для более надежного крепления, интервал между саморезами выдерживаем в 15см, саморезы вкручиваем до поверхности не вдавливая их в основание, в противном случае нам придется заделывать шпаклевкой впадины, что прибавит не нужной работы.

Важно: Для монтажа ГКЛ толщиной 12.5мм, мастера рекомендуют использовать саморезы по дереву размером 3,5*35, для более тонких листов ГКЛ можно использовать саморезы и поменьше.

Шаг 4 . Для придания жесткости всей конструкции и крепления нижней части арки — по краям закрепленных листов необходимо установить изогнутый профиль 28*27. Делается это так: тщательно измеряем арку и ножницами по металлу отрезаем необходимый отрезок профиля, затем на боковых гранях профиля делаем надрезы через каждые 10см и придаем ему изгиб в соответствии с контуром арки. далее его края крепим к каркасу и через каждые 10см прикручиваем его к стенкам гипрока.

Источник: https://arka-iz-dereva.aystroika.info/novosti/montazh-derevyannogo-karkasa-dlya-arki-iz-gipsokartona-poshagovaya-instrukciya-s-foto-samyy

Арки межкомнатные своими руками. Для чего нужна?

Как правило, своды в квартирах и других жилых помещениях используются вместо двери. В квартире в каркасном доме такие конструкции будут смотреться особенно выигрышно, поскольку данная технология строительства предусматривает легкость, отсутствие массивных перегородок (дверей) и воздухонасыщенность помещений.

Хотя некоторые пространства изначально проектируются под арочный элемент, нередко идея использовать такое перекрытие рождается значительно позже – тогда арками заменяют уже имеющиеся в интерьере двери.

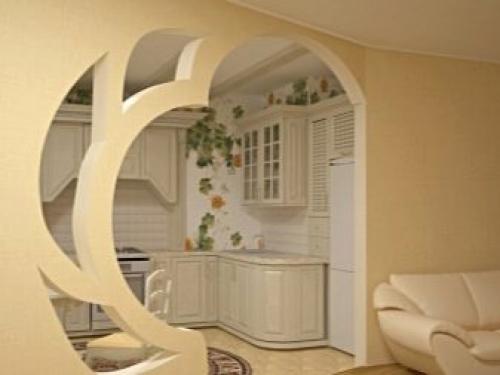

Межкомнатные и дверные арки из гипсокартона. Виды 12

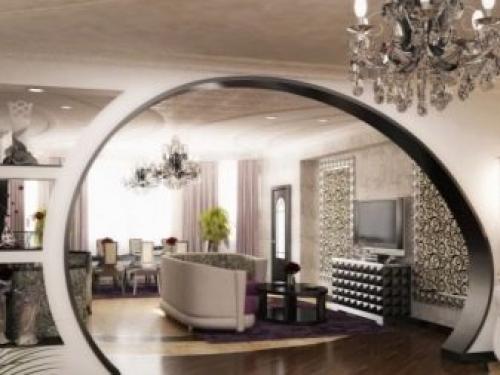

Межкомнатные и дверные арки из гипсокартона. Виды 13

Использование сводчатых перекрытий позволяет решить сразу несколько задач:

  • Расширение пространства. Арки позволяют сделать помещение визуально более открытым. Кроме того, они дают и вполне реальную экономию места, поскольку двери как в закрытом, так и открытом состоянии не только ограничивают углы обзора, но и занимают физическое пространство, которое можно использовать в других целях. Межкомнатные арки позволяют добиться существенной экономии пространства, особенно в малометражных квартирах.

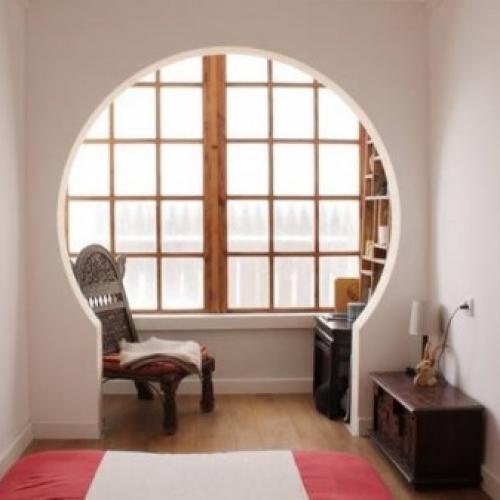

Межкомнатные и дверные арки из гипсокартона. Виды 14

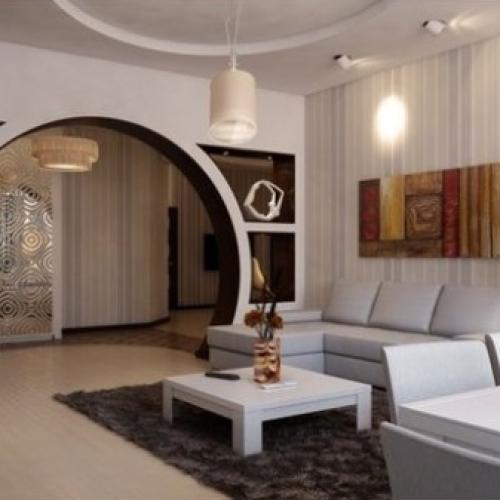

Межкомнатные и дверные арки из гипсокартона. Виды 15

  • Декоративность. Двери, конечно, тоже могут быть красивыми, но с арочными конструкциями в стене им всё-таки не сравниться, особенно в плане соотношения эстетичности и геометрического разнообразия. Своды могут иметь различные перекрытия и формы, от классических до ультра технологичных.
  • Дополнительный функционал. Сводчатые элементы можно использовать и в помещениях, в которых двери или аналогичные конструкции вообще неприменимы. Например, в длинных коридорах, которые с помощью арок можно разбить на разноплановые интерьеры, сделать их более выразительными и стильными. Такие перекрытия являются отличным решением не только в прихожей, но и для кухни – вход на нее нередко нет смысла делать изолированным. Лишние перегородки, особенно в небольших квартирах, в подобном случае будут только мешать.

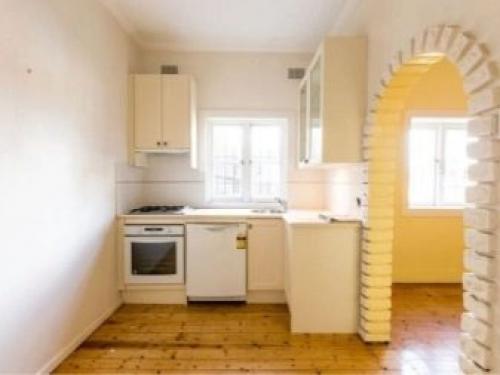

Межкомнатные и дверные арки из гипсокартона. Виды 16

Межкомнатные и дверные арки из гипсокартона. Виды 17

Своды при всех преимуществах имеют очень мало недостатков, да и те весьма субъективны или относятся к числу предрассудков. К примеру, расхожий миф о том, что перепланировка квартиры под арки может разрушить баланс несущих конструкций. На самом деле, перекрытия, как правило, не влияют на надежность несущих стен, и такая перепланировка абсолютно безопасна.

Другой более объективный недостаток – невозможность каким-либо образом (без перепланировки) перекрыть арку, чтобы создать абсолютно изолированное помещение. Теоретически можно использовать различные драпировки или шторы, однако это не решит проблему звукоизоляции. Таким образом, арки вряд ли подойдут ценителям тишины и уединения и могут существенно ограничить личное пространство жильцов. Впрочем, при необходимости всегда можно вернуться к классическим дверям.

Межкомнатные и дверные арки из гипсокартона. Виды 18

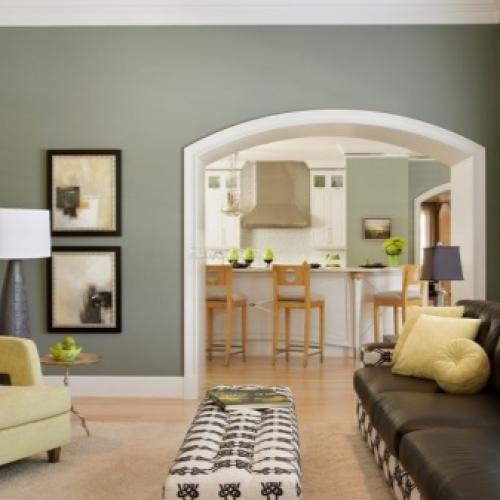

Межкомнатные и дверные арки из гипсокартона. Виды 19

И ещё один важный момент. Открытые перекрытия хороши, но не всегда и не везде. Главный критерий, определяющий целесообразность их использования – высота проема. Он в идеале должен быть не менее двух метров, лучше – 2,5 м и выше.

В противном случае вместо того, чтобы расширить пространство, свод его ограничит.

Межкомнатные и дверные арки из гипсокартона. Виды 20

Арка из гипсокартона каркас. Тонкости в работе с гипсокартоном своими руками

Конструкция арочного типа имеет одно отличие от своих каркасно-обшивных «собратьев». Оно заключается в том, что при монтаже арки необходимо создать изогнутые детали для каркаса и обшивки. Рассмотрим, как же нам согнуть полосу профиля и лист ГКЛ:

  • Надрезаем (болгаркой или ножницами) боковые спинки направляющего профиля через 4–6 см. Теперь его основание можно с легкостью согнуть. Нам нужны два таких элемента, и они должны быть абсолютно одинаковы.
  • Полосу для дуги арки из листов гипсокартона с шириной равной толщине самой конструкции, необходимо увлажнить, предварительно нанеся на ее поверхность множественные неглубокие проколы (игольчатым валиком или любым острым предметом). Смоченную деталь укладываем на приготовленный шаблон или другую конструкцию, способную придать ей полукруглую форму. После полного высыхания (около 10 часов) элемент арки будет готов к монтажу.

Арка из гипсокартона каркас. Тонкости в работе с гипсокартоном своими руками

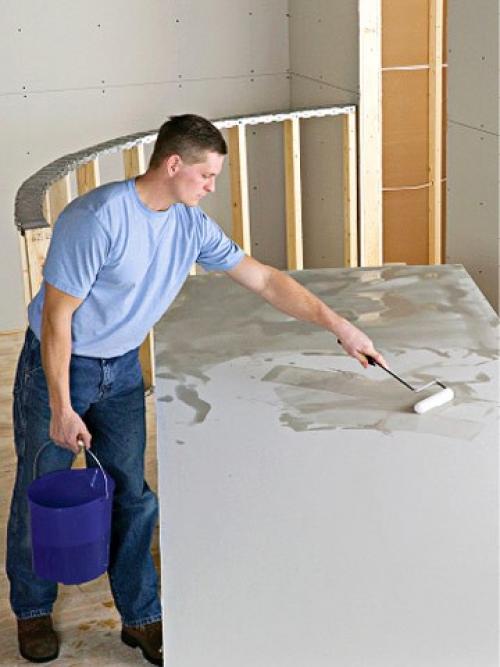

Следует отметить и второй способ «изгиба» ГКЛ, который заключается в нанесении пропилов на одну из сторон листа. Подробно его описывать не имеет смысла, так как он редко применяется из-за своей трудоемкости.

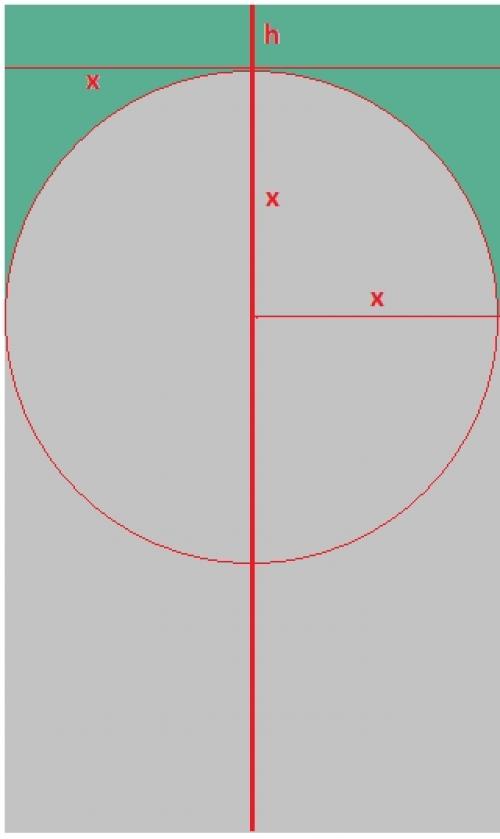

Наша арка из гипсокартона, установленная своими руками, должна иметь ровный дугообразный свод. Чтобы добиться этого, нам нужно выполнить две одинаковые боковые детали с ровным полукруглым вырезом.

  • Из целого листа ГКЛ отрезаем прямоугольник, ширина которого должна равняться ширине проема. Определяем середину этой детали и проводим линию – вертикальную ось. Теперь нам потребуются замеры, проведенные ранее (см. выше).
  • От верха нашей заготовки отмеряем расстояние, равное половине ширины проема (размер «х»=1/2 от размера «y») и «плюсуем» к нему величину размера «h». Получившееся значение перекладываем на центральную ось боковой детали арки из гипсокартона и получаем точку – центр окружности для выполнения арочной дуги.
  • Циркулем, изготовленным из капроновой нити, шурупа и карандаша, и закрепленным в полученной нами точке, проводим полукруг с радиусом, равным половине ширины проема (1/2 от «1»). В итоге у нас должна получиться схема прямоугольной детали с ровным дугообразным вырезом.

Арка из гипсокартона каркас. Тонкости в работе с гипсокартоном своими руками

Теперь у нас, наконец-то, абсолютно все готово для установки гипсокартонной арки своими руками и мы немедленно приступаем к этому процессу.
