Пергола – архитектурное сооружение в виде соединенных между собой арок. Первоначально конструкция использовалась как опора для винограда. Тяжелые лозы и гроздья удерживались за счет крепкого каркаса округлой формы. Сегодня подход к перголе несколько изменился благодаря появлению новых материалов и технологий. Кованые конструкции – самый распространенный выбор.

Современные перголы из металла соединяют в себе и арки для украшения, и беседки для отдыха, и решетки для вьющихся растений . С помощью таких сооружений можно создать отдельную зону затенения на участке, зеленый коридор или необычную беседку, увитую лианами.

Типы кованых изделий

Внешний вид перголы зависит от функций, которые возложены на конструкцию. Одну из них (основную) изменить нельзя: опора для растений. Остальные задачи индивидуальны и зависят от желания хозяина участка и фантазии дизайнеров.

Тент

На кованую металлическую конструкцию надевают тент, в основном съемного типа. Удобный вариант – частичное покрытие материалом площади кровли и верхних ярусов постройки. Под тентом располагают беседку для отдыха и обедов на свежем воздухе, детскую игровую зону, стоянку автомобиля. В зависимости от этого выбирают рисунок ковки: от минимально простого до изящно витиеватого. Тент защищает от палящих лучей и при этом позволяет принимать солнечные ванны умеренной силы. Но помните, что ткань не сдерживает сильный дождь.

Ширма

Конструкции такой формы используются для зонирования двора. Перголы могут применяться для разделения всей территории или же ограждения отдельных мест, например, хозяйственных построек. Такие сооружения помогают спрятать то, что не хочется показывать любопытным соседям. Ширма-пергола станет и украшением, и практичным решением для дизайна приусадебного участка.

Козырек

Такая конструкция присоединяется к дому или любой другой постройке и затеняет наиболее открытые части здания и приусадебного участка. Если выбрать необычный рисунок кованого плетения, то козырек добавит дому индивидуальности и необычности. Алюминиевые конструкции придадут легкости и изысканности. Как правило, такое сооружение изготавливают в форме арки.

Туннель

Несколько конструкций арочного типа, соединенных между собой плотно или на небольшом расстоянии, образуют оригинальный коридор. Туннели устанавливают над садовыми тропинками или между постройками, расположенными вокруг дома. Такие металлические перголы и украшают, и выполняют практические задачи: затеняют участок, служат опорами для вьющихся растений. Сооружения в виде туннеля легко построить самостоятельно.

Скамейка

Арочная металлическая конструкция, соединяющая скамью с небольшой крышей, становится оригинальной зоной для отдыха. Вместо лавочки можно использовать качели. В обоих вариантах сама конструкция одинаковая, только способ закрепления сиденья различен: стационарный – для скамьи, движущийся – для качели.

Изготовление пергол

Материал должен быть прочным, цельным и выдерживать большие нагрузки. Готовую конструкцию не просто устанавливают на поверхности земли, а бетонируют. Обязательным условием монтажа арочной постройки считается усиление устойчивости. Чем прочнее крепление, тем долговечнее пергола.

По форме выделяют несколько видов сооружений:

• круглые;
• квадратные;
• изогнутые;
• веерообразные;
• многогранные (от 4 до 8).

Вес кованых изделий небольшой, меньше, чем, например, у беседок из дерева. Хорошо смотрятся легкие алюминиевые конструкции. Но строительство фундамента необходимо в любом случае, независимо от веса арочного сооружения. Рассмотрим три распространенных способа самостоятельного изготовления перголы.

Столбчатый фундамент

Такой вид основания несложно сделать своими руками. Каждую опору устанавливают в опалубку и заливают цементным раствором.

Монолитный фундамент

Основание делают по всей площади перголы. Его высота небольшая, примерный подъем – 10-15 см. Роют котлован, который заливают бетонной смесью. Нижняя часть перголы прочно располагается на фундаменте.

Пергола из профильной трубы. Чертеж беседки из профильной трубы, как сварить самостоятельно конструкцию

Металлическая беседка является прекрасным украшением загородного дома. Она разнообразит ландшафтное оформление, укрывает от солнечных лучей, и становиться удобным местом для приема гостей.

Самым удачным вариантом для такой конструкции считают профильную трубу, но вначале следует разработать чертеж беседки из профильной трубы.

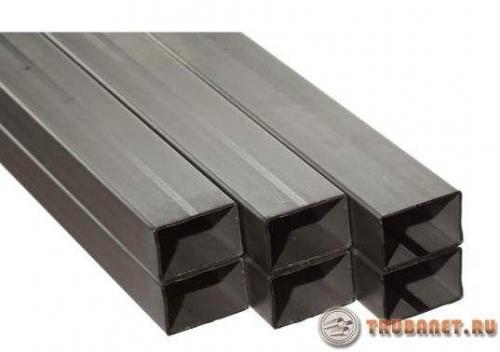

Преимущества используемых профильных трубопрокатных заготовок

Размеры беседок из профильной трубы могут быть очень разными: от небольшой до габаритной постройки. Проф. труба позволяет воплотить любую фантазию мастера.

Профильные трубы стали очень популярными строительными материалами, построить из них совсем не дорого, они удобны в применении, надежны и служат длительное время.

Заготовка любого профиля является жесткой и прочной. Ее вес намного меньше, чем у аналогов другого вида сортамента металлопроката. Из всего этого проявляются такие достоинства данного изделия:

• легкость перевозки стройматериала для строительства;
• широкие возможности для разработки формы будущего строения;
• простота ухода.

Для постройки беседки в качестве исходного материала рекомендуют использовать оцинкованные заготовки. Они избавляет от ежегодной необходимости подкрашивать постройку в местах образования ржавчины.

Виды конструкций

Выбор вида конструкции является важным моментом. Потому, что данное сооружение может быть капитальным или разборным. Как выглядит разборное и стационарное строение из профильной трубы, сделанная своими руками, наглядно демонстрирует

Разборный вариант

Это сборная установка, где каркас сделан из квадратных или прямоугольных трубопрокатных изделий. Для навеса на такую беседку применяют пластик или водонепроницаемые ткани. Такая установка имеет ряд существенных преимуществ:

• Простая сборка. С легкостью справятся даже неопытные новички.
• Быстрота монтажа. Собрать такую конструкцию можно за несколько часов.
• Пользоваться таким сооружением можно с ранней весны до поздней осени. Пластик защищает от вредного воздействия ветра и дождя. Чтобы защитить беседку достаточно разобрать ее и спрятать на хранение.
• Еще одним существенным достоинством становится мобильность. Эту беседку при желании можно легко убрать и переустановить.
• Для данного сооружения не нужно подготавливать фундамент, и брать трубы большого диаметра.

Стационарный вариант

Такая постройка устанавливается капитально. Для каркаса и перемычек применяют стальной профиль, кирпич и дерево. Обязательным условием для возведения становиться наличие фундамента. Конструкция этого вида отличается сложностью, и на ее создание потребуется больше материальных и временных затрат, чем на беседку разборного вида.
Плюсы стационарного сооружения:

• Наличие фундамента и профильные трубопрокатные изделия придают строению высокую прочность и долговечность. Оно способно переносить высокие нагрузки от ветров, дождевой воды и снега.
• При возведении есть возможность применять разные виды исполнения. В постройку может поместиться мебель, мангал, печь. К ней можно провести электроэнергию. Такую конструкцию можно остеклить и отапливать.
• Дополнительным преимуществом строения называют возможности воплощения разнообразных видов дизайна.

Проектирование и разработка чертежа

Как правильно сварить беседку из профильной трубы, чтобы она получилась прочной и надежной? Для этого вначале нужно провести подготовительные работы.

Они включают составление чертежа. Это нужно для того, чтобы получить представление, как будет смотреться будущая постройка, и какие детали она будет содержать.

И не важно для стационарного или разборного сооружения он будет составляться. Он поможет установить количество нужных для работы материалов и то, какие детали придется соорудить. Чертежи представлены в нашей статье.

Примерный вариант схемы прямоугольной конструкции из профильных заготовок

В чертежи такой постройки вносят стойки для опоры (4 или 6), которые скреплены перемычками. На рисунке нужно четко прорисовать особенности нижней и верхней части конструкции, также опорные элементы, каркас и крышу.

Для обвязки и каркаса можно взять как одинаковый по сечению профиль, так и разнообразный. Важно учесть и то, что количество скатов крыши и количество стоек нужно делать одинаковым. Чаще всего для такой беседки используют высоту в три с половиной метра.

ВАЖНО! Если разрабатывается чертеж для стандартной беседки со сварными узлами, то следует учесть допуски. Иначе в итоге габариты не совпадут с теми, которые указаны в плане.

Выбор материалов

Кровля. Для нее чаще всего используются:

• Профнастил.
• Ондулин.

Беседки из проф. трубы и поликарбоната, фото которых можно посмотреть дальше, является наиболее распространенным вариантом.

Источник: https://arki-v-landshafte.aystroika.info/stati/metallicheskaya-pergola-svoimi-rukami-kak-sdelat-pergolu-dlya-vyushchihsya-rasteniy

Пергола чертежи размеры. Пергола своими руками пошагово

Деревянная пергола может быть прекрасным дополнением к любому дачному участку, так как создает большую тенистую область, которая идеально подходит для трапезы на свежем воздухе или чтения хорошей книги.

Перед началом строительства необходимо хорошо продумать размеры и дизайн конструкции, потому, что если собираетесь строить перголу своими руками чертежи вам понадобятся обязательно.

Несколько типов проектов с чертежами и размерами представлены в этой статье, выбирайте тот, который лучше подходит для вашего участка.

Сделать перголу своими руками проще чем, скажем беседку, но чтобы конструкция получилась красивой, необходимо выдержать определенные пропорции.

Например, если расстояние между столбами намного больше, чем их высота, вид у перголы будет не очень гармоничный. Поэтому обычно расстояние между опорами не превышает трех метров. Здесь в схемах показано строительство перголы своими руками пошагово, только размеры указаны в дюймах (1 дюйм – 2,54 см).

Несколько советов перед началом строительства:

• чтобы сэкономить время, соберите все инструменты на строительной площадке перед началом окончательной сборки;
• выбирая компоненты, проверти, чтобы они были идеально прямыми и в хорошем визуальном состоянии;
• нанесите несколько слоев морилки на деревянные детали.

Первый шаг, это разметка и установка опорных столбов. Когда будете бетонировать столбы, рекомендуется использовать временные подпорки, чтобы на заключительном этапе, когда бетон подсохнет, можно было с помощью уровня отрегулировать их по вертикали.

Следующий этап установка решетки по бокам перголы, между деревянными столбами.

Как вы можете видеть на картинке, нужно использовать деревянные рейки и оцинкованные винты. Просверлите дрелью экспериментальные отверстия на обоих концах компонентов перед фиксацией их к стойкам с помощью винтов. Еще раз точно измерьте зазоры между деталями.

Третий шаг установка опорных балок. Обрежьте концы перекладин в декоративной манере, если хотите улучшить внешний вид перголы.

Для крепления балок к столбам просверлите сквозные отверстия сквозь балку и опоры, затем затяните болтами. Попросите кого-нибудь, желательно с опытом, чтобы помог вам при креплении балок к стойкам.

Если вы живете в районе с сильными ветрами, или просто хотите немного оживить дизайн, можете усилить раму скобками. Обрежьте оба конца скоб под углом 45 градусов и закрепите их оцинкованными винтами к опорным балкам.

И в завершении идет монтаж поперечных балок. Вы должны позаботиться о том, чтобы сделать элементы тени, как показано в планах. Очень важно выдержать одинаковые расстояния между стропилами, поэтому не поленитесь досконально провести точные измерения.

Просверлите отверстия сквозь стропила и закрепите их к опорным балкам оцинкованными винтами.

Изготовление поперечин для тени не трудная работа, если используете правильные планы и методы. Как вы можете заметить на изображении, необходимо сделать несколько надрезов в балках, чтобы они должным образом соответствовали опорам.

Сделайте глубокие вырезы циркулярной пилой и прочистите выемку с помощью стамески и наждачной бумаги.

И последнее, позаботьтесь о завершающих штрихах. Заполните отверстия деревянным наполнителем и дайте высохнуть в течение нескольких часов. Затем отшлифуйте деревянную поверхность тонкой наждачной бумагой. Если вы хотите защитить конструкцию от воздействия влаги и улучшить внешний вид перголы, нанесите несколько слоев краски на деревянные детали.

Источник: https://arka-iz-metalla.aystroika.info/stati/pergola-iz-dereva-svoimi-rukami-pergola-svoimi-rukami

Маленькая пергола своими руками. Металлическая арочная пергола

Если целью строительства является получение опоры для вьющихся растений, заботиться об эстетических качествах сооружения не обязательно. Все недочеты конструкции сгладит пышный ковер разросшегося вьюнка или винограда. Но, конечно, на начальном этапе – сразу после высадки растений – недостатки будут хорошо заметны. Поэтому предлагаем использовать максимально простое изделие. Для людей, хорошо владеющих навыками резки, гибки и сварки металла, подойдет арочная пергола из профильной трубы.

На схеме представлена модель из профилированной трубы. Изделие имеет арочную форму, причем арки (7 шт) равномерно распределяются вдоль продольных связей перголы, конструкция имеет две пары опор-стоек.

Для создания такого изделия потребуется:

• труба круглого или квадратного сечения с диаметром (минимальным размером 100 мм), 14 шт. по 2500 мм длиной. Из них 1,5 м будут находиться выше уровня земли, около 1 м требуется для заглубления в грунт;
• аналогичная труба для дуг. Для получения радиуса 1750 мм потребуются 7 отрезков примерно по 5,5 м (следует дать небольшой запас, порядка 10…20 мм на деформацию профиля при изгибании). Если планируется выполнять крайние фрагменты перголы цельными, длина отрезка рассчитывается как 2,5х2+5,5=10,5 м;
• трубы для продольных связей, они могут быть тоньше базовых на 15…50%. В данной схеме общая длина изделия составляет 3 м, но при желании эту величину можно увеличить до 5…12 м. Естественно, количество стоек в этом случае также увеличивается – для 5 м до трех пар, для 12 – до 7 пар.

Арочные фрагменты получают с помощью трубогиба , после чего собирают готовые сегменты с помощью продольных связей-балок. Сборка выполняется с помощью сварки. Далее крепят стойки и уже готовую конструкцию располагают на грунте, в заранее подготовленные углубления для стоек. После бетонирования опор и набора бетоном прочности хотя бы до 50% можно окрашивать конструкцию и высаживать (пересаживать к перголе) вьющиеся растения.

Важно: для окраски перголы, на которую будут опираться плети клематиса, роз или винограда, необходимо использовать стойкие к действию атмосферных осадков и не токсичные покрытия!

Ниже приведен пример готовой арочной перголы с цельными арками-стойками. Обратите внимание: продольные связи расположены не только на границе стыка арочных и прямых участков. Они распределены по всей поверхности изделия. Такое решение увеличивает прочность конструкции и дает дополнительную опору вьющимся растениям.

Похожая по компоновке пергола с продольными связями, выполненными из полосы. Здесь таких связей меньше – всего три, по верхней и нижним точкам дуг. Для усиления конструкции использована крупноячеистая сетка из толстой проволоки.

Еще одна конструкция с сетчатым заполнением пространства между арками и стойками. Ячеи сетки расположены диагонально, вход и выход из «тоннеля» дополнены эффектными коваными деталями. Интересно, что в данном случае стойки не забетонированы, а крепятся к бетонным заглубленным опорам с помощью пластин

Заменить профильную трубу можно арматурным прутком, как показано на фото ниже. Диаметр прутка (номинальный) в этом случает должен быть не меньше 28…32 мм, а лучше 40 мм. Нагрузка на такую конструкцию ограничена, увеличивать размеры сооружения не стоит. Плюс – стойки из прутка можно просто загнать в мягкий грунт, обойдясь без бетонирования, но находящийся в земле конец стойки обязательно защищать от коррозии обмазочной гидроизоляцией.

Простая пергола своими руками. Пергола своими руками — САМЫЙ ПОНЯТНЫЙ УРОК.

Добрый день. Сегодня мы будем делать перголу-навес  — СВОИМИ РУКАМИ. Из досок и брусьев… Моя задача – показать вам ВСЕ способы и ВСЕ приемы… Чтобы у вас сразу сложилась в голове четкая картинка всего процесса строительства навеса-перголы своими руками. Чтобы вы поняли – что можете это запросто сделать сами всю работу. Я покажу также как навес-перголу (потом, при желании) превратить в уютную беседку для посиделок с друзьями. Я также покажу как можно обыграть дизайн вашего навеса на дачном участке — своими руками. Мы будем делать НАВЕС СВОИМИ РУКАМИ  — по шагово — по этапам, каждый из которых подробно расписан и показан в фото.

Итак, меньше слов – больше дела… Начнем делать перголу .

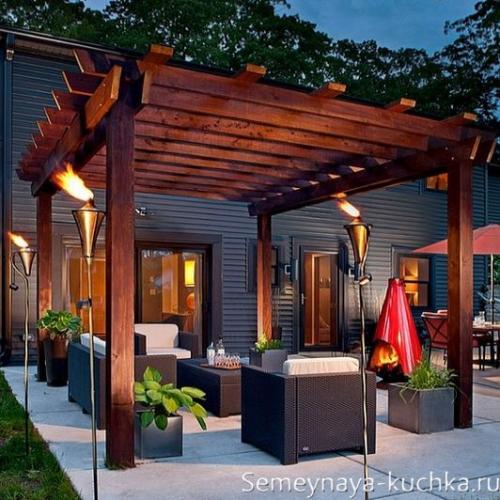

Вот как она выглядит. В своей классической форме.

НА ЧЕТЫРЕХ СТОЛБАХ.

НА ШЕСТИ СТОЛБАХ — удлиненная.

Строительство любой-любой перголы – состоит из ТРЕХ ключевых ЭТАПОВ.

1. Установка столбов опоры (это можно сделать несколькими способами – я покажу…)
2. Крепление горизонтальных балок-держателей для обрешетки (это можно тоже сделать по-разному, сейчас все увидите)
3. Крепление поперечных балок (или досок) самой обрешетки крыши перголы (тут я тоже покажу все способы)…

В каждом из трех этапов строительства перголы  — НИЧЕГО СЛОЖНОГО НЕТ . Сейчас вы увидите 3 простых шага (в разных вариантах)  для создания перголы своими руками.

И для каждого из этапов — вы выберете способ, который лично для вас удобнее…

Итак, на чнем с первого этапа…

Этап 1 — Установка опорных столбов перголы.

(3 способа на выбор)

Способ первый (на земле)  — ОПАЛУБКА + ПОДПЯТНИК

Суть работы: в бетонную опалубку вставляем специальные металлические ПОДПЯТНИКИ (которые с одной стороны имеют П-образную форму для вставки бруса – а с другой стороны изогнутые ЗАКЛАДНЫЕ для погружения в бетон опалубки)

Покупаем форму для опалубки (или сами сколачиваем из досочек). От покупной формы отрезаем кусок – чтобы он вошел в яму клубиной в 80 см.

Тяжелым брусом и утаптываем дно ямы , чтобы поверхность стала плоская. Видела такое, что можно плеснуть в яму воды и сыпануть цемента… и утоптать эту смесь…

И вот на это плоское основание ставим нашу опалубку (покупную или самодельную).

Проверяем уровнем чтобы наша опалубка вверху имела строго горизонтальное положение…

Наполняем бетонным раствором – каждую порцию тщательно перемешиваем (лопаткой или железным ломом) чтобы масса легла однородно без пустот.

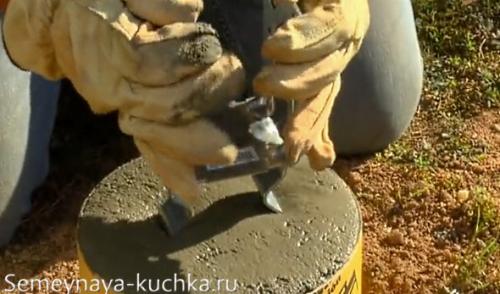

Выравниваем поверхность опалубки и сразу же аккуратно и медленно вводим в него нижнюю часть нашего П-образного подпятника.

Вот так и оставляем до полного затвердевания.

Ждем несколько дней – чтобы эта бетонная конструкция схватилась… И потом вставляем и прикручиваем к подпятнику шурупами наш брус.

Вот вам ссылка на еще одну мою статью — где я рассмотрела другие варианты установки ОПОРНЫХ СТОЛБОВ — «Дачные БЕСЕДКИ своими руками (20 вариантов)».

Еще нашла вот такой подпятник с длинным острием –  они сразу вбиваются в землю (без заливки фундамента).

Это был первый способ… теперь давайте дальше…

Способ второй (на земле) – БРУС сразу в ОПАЛУБКУ.

Этот способ уже давно использовали наши дедушки и прадедушки… Только не забудьте обернуть брус  куском рубероида – так будет хоть небольшая гидроизоляция его в фундаменте.

То есть выкапываем яму (80-90 см глубиной ) – оббиваем брус-столб рубероидом – вставляем в яму. Заливаем бетоном и выравниваем его строго вертикально. И так все 4 столба (или больше если у вас пергола большая). Каждый столб выравниваем по вертикали (подпирая его досками) чтобы он держал вертикаль. Или можно не подпирать – а соединить столбы между собой досками – так они будут держаться один за одного.
