17Арочные стальные конструкции сплошного сечения

17Арочные стальные конструкции сплошного сечения

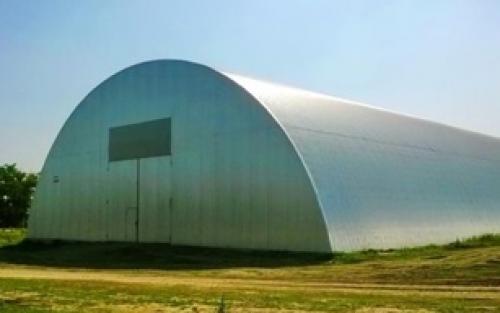

Арочными называют плоские и распорные конструкции , состоящие из 2-х прямо и криволинейных элементов, шарнирно соедин в коньковом узле и соединённых затяжкой в опорных узлах или опёртых на фундамент .Арки подразделяются на пологие : f/l

И арки высокие : f/l>1/3(1/2- 2/3) Приме в кач несущих каркасов арочных зданий.

По статической схеме : 3-хшарнирные. 2-хшарнирные , бесшарнирные .О целесообразности арок можно судить по эпюре изгиб моментов. Наибольшие изгиб моменты возник в 3-хшарнирн арке в четверти пролёта ,отсюда след –самые тяжёлые(поэтому мало применимы). В бесшарнирных арках моменты в средней половине пролёта минимальны и возрастают на сравнительно небольших участках вблизи опор- самые легкие.но их прим возможно только на недеформируемых грунтах.

2-хшарнирные арки менее чувствит к температурным и деформационным воздействиям ,чем бесшарн, и облад большей жёсткостью, чем 3-хшарнирн арки. Имеют более равномерное распределение изгибающего момента(чем у 2-х других). Достат экономич по расходу матер ,просты в изготовлении и мнтаже.

По сравнению с рамой арка занимает большее пространство,т к в арочн покрытиях вблизи опор имеются зоны ограниченной эксплуатации. Наивыгодн высота арки 1/4- 1 /6 пролёта. Сплошные арки имеют высоту сечения 1/50- 1/80 пролёта .сам пролёт до 60м.Иногда из функцион соображ проектир арки из 2-х прямолинейных элементов. их высота сечения 1/15- 1/20 пролёта. Сечение сплошных арок выполняют в виде сварного широкополочного двутавра ,трубы и составн сечений из 2 швеллеров или двутавров , соедин планками. Сечения сплошных арок рекомендуеся принимать постоянными по всей длине.Однако в 2-х и 3-хшарнир арках с целью эконом металла допускается проектир серповидные и сегментные очертания.

При проектировании сплошн арок их шаг вдоль здания рекомд приним 6- 12 м.При шаге 6 м покрыт проектир беспрогонным с укладкой плит непосредственно на верхний пояс арки.При шаге 12-24 м в кач прогонов использ решётчатые фермочки , устанавл с шагом 6 м , а плиты уклад по ним или по доп прогонам, идущ с шагом 3 м по фермочкам –прогонам.

18.Рамные и арочные стальн конструкции сквозного сечения реш.

РАМЫ – плоские распорные конструкции. Состоят из колонн и регилей, жестко соединенных между собой поэтажно в узлах фермы.

Состоят из: Прямолинейных, Ломаных, криволинейных пролетных элементов, называемых ригелями рамы, и жестко связанных с ними вертикальных или наклонных элементов, называемых стойками рамы.

В статическом отношении рамы: трехшар­нирные, Двухшарнирные, бесшарнирные.

Контуры арок, очерчиваемые их поясами (полками), бывают: Серповидными, Сегментными или имеют постоянную высоту

При пролетах более 60—80 м сплошные рамы заме­няют сквозными (решетчатыми) рамами, Конструкция узловых соединений сквозных арок ничем не отличается от аналогичных узлов балочных ферм.

2-хшарнирные сквозные рамы проектируют с шарнирами на уровне фундаментов. В таких рамах высота ригеля по сравн со сплошными уве­личивается до 1/8—1/15 пролета Самые экономичные по расх материала — бесшарнирные рамы , поэтому их исп при самых больших пролетах, характ для рам. Сквозные бесшарнырные рамы обладают большей жесткостью, чем 2-хшарннрные, поэтому высоту ригеля в таких рамах можно уменьшить до 1/12—1/20 пролета. Эффективность сквозных рам повышается при соизмери­мости жесткостей стойки и ригеля рамы. С этой целью ширину стоек сквозной рамы принимают равной панели ригеля (3—6 м). В этом случае линейная жесткость стой­ки (отношение жесткости к длине элемента) становится больше жесткости ригеля, благодаря чему эффект за­щемления ригеля возрастает .Наиб эффект разгружения сквозной рамы до­стигается с помощью использования предварительного напряжения ригеля и стоек рамы .Вве­дение предвар напряж создает в системе рамы изгиб моменты, обратные по знаку моментам от вертик нагрузки.

Металлические конструкции : учебник pdf. Проектирование металлических конструкций, Часть 1, Металлические конструкции, Материалы и основы проектирования, Тихонов C.М. Алехин В.Н. Беляева З.В. 2020

Проектирование металлических конструкций, Часть 1, Металлические конструкции, Материалы и основы проектирования, Тихонов C.М., Алехин В.Н., Беляева З.В., 2020.Учебник «Проектирование металлических конструкций» состоит из 1-й части «Металлические конструкции. Материалы и основы проектирования» и 2-й части «Металлические конструкции. Специальный курс».В 1-й части дается определение стали, рассматриваются способы ее выплавки, типы проката и основные свойства. Приводится описание нагрузок, методы определения усилий, работа эле ментов, сварных и болтовых соединений. Рассматриваются конструктивные решения балок, колонн, ферм и каркасов одноэтажных производственных зданий. Кроме традиционных конструкций даются сведения о сталежелезобетонных системах и легких тонкостенных стальных конструкциях. Уделяется внимание вопросам проектирования, изготовления, огнестойкости и коррозионостойкости металлических конструкций.Учебник предназначен для обучения по направлениям подготовки 08.03.01 Строительство (уровень подготовки — бакалавриат), 08.04.01 Строительство (уровень образования — магистратура), по специальности 08.05.01 Строительство уникальных зданий и сооружений. Выплавка и разливка заготовок под прокатку. Сталью называют сплав железа с углеродом, при содержании последнего в пределах от 0,05 до 2,14%. В состав стали обычно входят также марганец, кремний и вредные примеси серы и фосфора. Марганец является основным легирующим компонентом в конструкционных низколегированных сталях. Его содержание может составлять 0,4—1,9%. Кроме того, для придания стали определенных механических и эксплуатационных свойств, при выплавке производят её легирование, т.е. в состав вводят определенные элементы, определяющие свойства готовой продукции — легирующие добавки, например: хром, никель, медь, молибден, титан, ванадий, ниобий и др. Для получения стали используют чугун, выплавляемый в доменных печах, который поступает из миксерного отделения в ковшах емкостью до 140т и заливается в наклоненный конвертор через горловину.В отечественной металлургии для массового производства сталей строительного назначения используют в основном конвертерный способ, в рамках которого сталь получают путем продувки расплава чугуна в конвертере грушевидной формы технически чистым кислородом или воздухом. Электросталеплавильный способ, т.е. получение стали из стального лома и чугуна в электрических печах — дуговых или индукционных, применяется сравнительно редко.Схема конвертерного производства стали (рис. 1.2.1) предусматривает использование следующего металлургического оборудования: кислородный конвертер — установка ковш-печь (У КП) — машина непрерывного литья заготовок (МНЛЗ). При этом конвертер служит для выплавки стандартного полупродукта с заданным содержанием углерода, основные операции рафинирования и корректировки химического состава переданы на установку печь-ковш. СОДЕРЖАНИЕ. Предисловие.1. Стальной прокат для производства строительных металлоконструкций.2. Основы расчета металлических конструкций.3. Расчет балок.4. Расчет и конструирование колонн.5. Фермы.6. Соединения стальных конструкций.7. Каркасы одноэтажных промышленных зданий.8. Специальные разделы металлических конструкций.9. Дополнительные сведения для проектирования металлических конструкций.10 Защита конструкций.Приложения.Ссылки на сортаменты металлургических предприятий для строительства. Бесплатно скачать электронную книгу в удобном формате, смотреть и читать: - fileskachat.com, быстрое и бесплатное скачивание. Ниже можно купить эту книгу по лучшей цене со скидкой с доставкой по всей России. - djvu - Яндекс.Диск.

Металлические конструкции в строительстве. Другие варианты классификации металлоконструкций

Существуют такие варианты классификации металлических конструкций:

Разные виды несущих металлоконструкций в зависимости от того, какие прокатные изделия используются при сборке. Это могут быть:

балки;

уголки;

двутавры;

трубы;

катанка;

швеллеры.

По виду и способу строения различают цельнолитые и сборно-разборные металлоконструкции. Удобнее всего именно последний вариант, и он чаще всего используется в строительстве. Изготовленные таким способом металлоконструкции можно демонтировать, трансформировать, достраивать.

По назначению различают два виде металлоконструкций — несущие или ограждающие.

По материалу изготовления их делят на две основные группы — выполненные из стали или сделанные из алюминия.

По степени готовности к применению также выделяют две категории: те, что поставляются полностью готовыми к использованию, и те, что требуют сборки на месте, на строительной площадке.

По способу соединения различают сразу 6 категорий: сварные, болтовые, штампованные, винтовые, клепаные и комбинированные. В промышленности и строительстве чаще всего используются первые два варианта, остальные не получили широкого распространения. Сварные металлоконструкции имеют отдельную классификацию: по способу и типу сопряжения элементов, по конфигурации швов, по толщине металла и профилю сечения. Они могут быть линейными, радиальными или линейно-радиальными.

Также металлоконструкции можно классифицировать по характеристикам используемого проката: по форме, размерам, по его устойчивости к внешним воздействиям, включая коррозию и перепады температур, по возможным нагрузкам.

Металлические конструкции виды. Что относится к металлоконструкциям, их основные виды

Задать вопрос

Наши специалисты ответят на любой интересующий вопрос

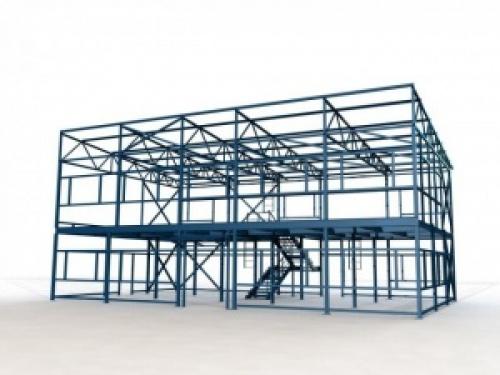

Металлическими конструкциями (МК) называют изделия из металлов и сплавов, используемые в строительстве зданий и сооружений, производстве машин и механизмов, оборудования и пр. В зависимости от области применения различают строительные и машиностроительные металлоконструкции.

Металлические конструкции производятся из стали, чугуна, алюминиевых и других сплавов.

Сам термин «металлоконструкция» часто используют в отношении именно строительных МК, которые представляют собой элементы зданий и различных промышленных и технологических сооружений, изготовленные из стали.

Общие технические условия к изготовлению таких конструкций устанавливает ГОСТ 23118-2012 «Конструкции стальные строительные» . Указанным стандартом определены: принципы классификации строительных металлоконструкций, их размеры и основные параметры, требования к их изготовлению (к материалам, видам соединений, точности изготовления элементов), даны указания по маркировке, упаковке, методам контроля.

Классификация металлоконструкций

Согласно указанному стандарту различают следующие виды металлоконструкций: стержневые (сквозные и сплошностенчатые), листовые, висячие, комбинированные, преднапряженные. Основные принципы классификации металлоконструкций для строительства, определенные ГОСТ:

• Функциональное назначение — несущие (основные или вспомогательные), ограждающие; совмещающие обе функции.
• Виды соединений — болтовые; винтовые; клепаные; сварные; комбинированные.
• Технология изготовления — изготовленные на заводе полностью, в виде элементов, или создаваемые на строительной площадке.
• Точность изготовления .
• Условия строительства и эксплуатации — силовое воздействие, агрессивность среды, температурные условия, режим эксплуатации.

Для изготовления металлоконструкций применяются разные виды металлопроката:

• лист гладкий и профилированный,
• балки одно- и двутавровые,
• швеллер;
• трубы круглые и профилированные,
• уголок,
• круг и пр.

Для защиты от коррозии металлоконструкции подвергают обработке: цинкованию, хромированию, покрытием ЛКМ и пр.

Примеры строительных металлических конструкций

Конструкции из стали по своим свойствам выгодно отличаются от других строительных материалов, поэтому широко применяются практически во всех областях промышленного и гражданского строительства:

• при возведении каркасов и обустройстве фундаментов жилых и промышленных зданий;
• при устройстве ограждений, заборов, лестниц;
• при обустройстве опалубки и лесов;
• в строительстве систем водо-, газо- и теплоснабжения;
• в возведении газовых и нефтяных вышек, опор ЛЭП, строительстве шахт;
• при строительстве мостов, виадуков;
• для возведения малых архитектурных форм и установки рекламных стендов и многих других сооружений.

Применение металлоконструкций позволяет снизить сроки и стоимость строительства.

Заказать услугу

Оформите заявку, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Металлические конструкции чертежи. Разбор чертежей стальных конструкций

Чертежи стальных конструкций могут проектными КМ и КМД строительно-монтажными. Для начало разберёмся как читать чертежи металлоконструкций стадии КМ они нужны для получения разрешения на строительства и экспертизы. Это умению нужно освоить начинающему конструктору для разработки деталировочных чертежей. Затем КМД, которые необходимы для изготовления, а затем монтажа конструкций. Как раз уже по ним сварщики, сборщики и операторы ЧПУ будут создавать совместно отправочные марки металлических конструкций. Далее, на последнем этапе, собирается быстро быстровозводимое здание из металлоконструкций (примеры проектной и монтажной документации).

Как читать чертежи металлоконструкций КМ

Изучаем проект КМ

Для начало нужно чётко представлять состав проекта, что бы понимать комплектацию для понимания его полноценности. Итак чертежи КМ нужны в первую очередь строителям и для разрешения на строительство, это отправной документ по которому будут создавать конструкции для дальнейшего монтажа. Данный раздел КМ проекта прошёл экспертизу!

1. Знакомимся с первым листом и читаем текстовую часть. Именно на первом листе указания распространяются на все листы. Например: «все обычные болты класса прочности 5.6».
   Бывают проектные фирмы на первом листе помещают «поэму», исписывают до двух листов, по принципу чем больше тем лучше. Пустая, никому ненужная информация.
2. Знакомимся с таблицей «ведомостью элементов». Она содержит во-первых весь перечень металлоконструкции объекта; во-вторых наименование всех деталей из которых они состоят; В-третьих усилия в элементах, которые служат для проверки их сечения и расчет при экспертизе к примеру.
   Техническая спецификация металла — общая суть её — это общая масса профиля и пластин. Она сложновато составляется именно для быстрого осмечивания. Есть группы (колонны, балки, прогоны…) и под ними соответствующая масса расходуемого металлопроката. Это нужно что бы присвоить расценки пр тоннажу категориям. Ведь монтаж 100 тонн балок тяжелее и дороже чем колонн.
3. Знакомится со схемами сооружения. Суть такая что планы и разрезы должны включать абсолютно все конструкции с маркировкой, её размерной привязкой и отметкой ни больше ни меньше. Задача минимум

В общем есть строительные нормы, где всё подробно: ГОСТ 26047-2016, ГОСТ 21.502

Изучаем деталировочные чертежи КМД

Изучаем состав чертежей КМД (на сайте много хороших примеров для обучения!), что бы понимать что можно и нужно искать в альбоме. Данная документация нужна непосредственно изготовителям стальным конструкциям. Подготавливается она штатным инженером-конструктором, ну или заказывается на стороне, на основании документа КМ.

1. Операторам гильотин или станков ЧПУ — нужны последние листы «деталировка всех позиций». Здесь каждая деталь со всеми размерами, которую нужно подготовить нарезкой. Следующим шагом выполняются отверстия в них. И так каждую уникальную деталь подготовить и пронумеровать.
2. Сборщикам нужны чертежи отправочных марок. Список и количество деталей на каждом листе с данной конструкцией. Далее собираем как в детском конструкторе по детально стальную конструкцию. На общем виде изделия — читаем все высотные привязки и отметки именно по отверстиям каждой детали. А вот на разрезах изделия привязки другого характера — поперечные относительно профиля. Важно отметить — здесь не должны дублироваться размеры деталей! Если нет размера на одном виде значит он есть на другом (общий или узел).
   Сварка как правило мы не указываем (только ответственная), только серьёзных объектов . Логика простая привариваем с максимальным катетом швом, который позволяет выполнить деталь с меньшей толщиной. При этом можно добавить +20%, например: для пластины толщиной 8мм — двухсторонний шов 8*1,2/2=5мм). Где этот принцип не проходит делаем отельную выноску или пишем примечание.
3. Читаем первый лист с указаниями по покраске и окрашиваем
4. Строителям, сборщикам, нужны только на первых листах монтажные схемы. Их должны быть столько сколько требуется, чтобы отобразить все марки конструкций. Схемы содержат их поверочные привязки и отметки. Выноски с узлами на них нужны лишь отобразить соединение — то есть вид болтов (диаметр, марка стали, длина) и монтажную сварку. На первом листе: ведомость конструкций содержит её массу — что бы правильно подобрать кран. Закупка болтов и металлопроката по индивидуальной спецификации.

Снип ii-23-81* стальные конструкции.

1.1. Настоящие нормы с л едует соблюдать при п роектировании ста л ьных строительных конструкций зданий и сооружений различного назначения.

Нормы не распространяются на проектирование стальных конструкций мостов, транспортных тоннелей и труб под насыпями.

При проектировании стальных конструкций, находящихся в особых условиях эксплуатации (например, конструкций доменных печей, магистральных и технологических трубопроводов, резервуаров специального назначения, конструкций зданий, подвергающихся сейсмическим, интенсивным температурным воздействиям или воздействиям агрессивных сред , конструкций морских гидротехнических сооружений ), конструкций уникальных зданий и сооружений, а также специальных видов конструкций (например, предварительно напряженных, пространственных, висячих) следует соблюдать дополнительные требования, отражающие особенности работы этих конструкций, предусмотренные соответствующими нормативными документами, утвержденными или согласованными Госстроем СССР.

1.2. При проектировании стальных конструкций следует соблюдать нормы СНиП по защите строительных конструкций от коррозии и противопожарные нормы проектирования зданий и сооружений. Увеличение толщины проката и стенок труб с целью защиты конструкций от коррозии и повышения предела огнестойкости конструкций не допускается.

Все конструкции должны быть доступны для наблюдения, очистки, окраски, а также не должны задерживать влагу и затруднять проветривание. Замкн у тые профили должны быть герметизированы.
